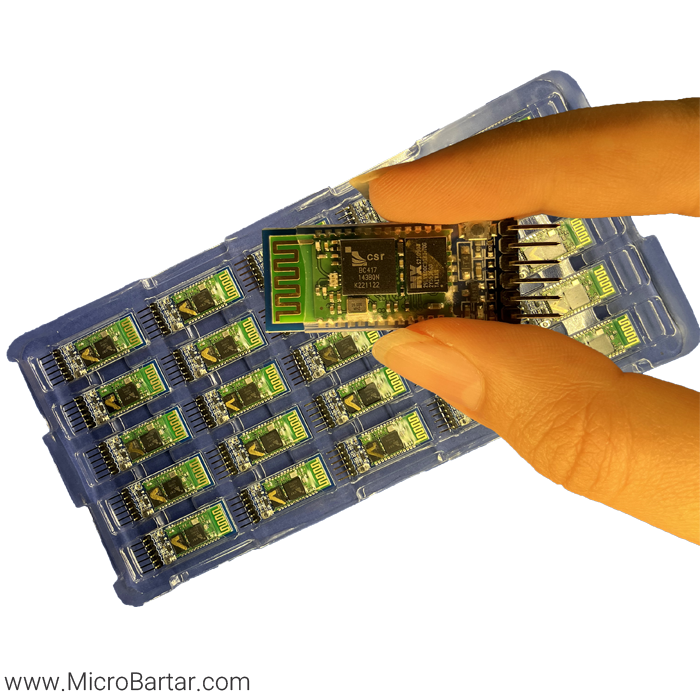

ماژول اورجینال HC05 headerboard

ماژول بلوتوث HC05 Headerboard:

کلید ارتباطات بی‌سیم در پروژه‌های الکترونیکی

ماژول بلوتوث HC05 Headerboard یک قطعه الکترونیکی کوچک و کارآمد است که امکان برقراری ارتباط بی‌سیم بین دستگاه‌های مختلف را فراهم می‌کند. با استفاده از این ماژول می‌توانید به سادگی دستگاه‌های الکترونیکی خود را به یکدیگر متصل کرده و آن‌ها را کنترل کنید.

مشخصات فنی:

• نسخه بلوتوث: Bluetooth v2.0 + EDR
• باند فرکانسی: 2.4 گیگاهرتز
• توان انتقال: ≤ 4dBm (کلاس 2)
• حساسیت: ≤ -84dBm
• ولتاژ کاری: 3.3V – 5V DC
• جریان مصرفی: فعال: < 40mA، آماده‌به‌کار: < 1mA
• مدهای کاری: Master و Slave
• رابط ارتباطی: UART (سریال)
• ابعاد: 43x16x2.2 میلی‌متر
• دمای کاری: -20°C تا +75°C
• مدهای ارتباطی: سنکرون (2.1Mbps) و آسنکرون (1Mbps)
• آنتن داخلی: بله
• پوشش موثر: حدود 10 متر

ویژگی‌های برجسته:

• سادگی استفاده: پیکربندی و استفاده از این ماژول بسیار آسان است.
• سازگاری بالا: با انواع میکروکنترلرها مانند Arduino، Raspberry Pi و ESP32 سازگار است.
• ابعاد کوچک: به راحتی در پروژه‌های مختلف قابل تعبیه است.
• مصرف انرژی کم: عمر باتری دستگاه‌های قابل حمل را افزایش می‌دهد.
• پایداری بالا: عملکرد پایدار و قابل اعتمادی دارد.

کاربردهای ماژول HC05 Headerboard:

• ساخت دستگاه‌های بلوتوثی: اسپیکر بلوتوث، کنترل از راه دور، ماوس و کیبورد بلوتوث
• اتوماسیون خانگی: کنترل لامپ‌ها، پرده‌ها و سایر دستگاه‌های هوشمند
• رباتیک: کنترل ربات‌ها از طریق بلوتوث
• پروژه‌های اینترنت اشیا (IoT): اتصال سنسورها و عملگرها به اینترنت
• جمع‌آوری داده: انتقال داده از سنسورها به یک دستگاه مرکزی

نحوه استفاده:

برای استفاده از ماژول HC05 Headerboard، کافی است آن را به میکروکنترلر خود متصل کرده و با استفاده از دستورات AT آن را پیکربندی کنید. سپس می‌توانید با استفاده از یک دستگاه بلوتوث دیگر به آن متصل شوید و داده‌ها را بین دستگاه‌ها مبادله کنید.

نکات مهم:

• اورجینال بودن: برای اطمینان از عملکرد صحیح ماژول، حتما از مدل اورجینال آن استفاده کنید.
• انتخاب ولتاژ مناسب: ولتاژ تغذیه ماژول باید در محدوده 3.3 تا 5 ولت باشد.
• توجه به پلاریته: هنگام اتصال ماژول به میکروکنترلر، به پلاریته پایه‌های VCC و GND توجه کنید.
• استفاده از مقاومت کششی: برای پایانه‌های RX و TX ماژول از مقاومت کششی استفاده کنید.

جمع‌بندی:

ماژول بلوتوث HC05 Headerboard یک ابزار بسیار ارزشمند برای توسعه‌دهندگان الکترونیک است. با استفاده از این ماژول می‌توانید به راحتی پروژه‌های بلوتوثی خود را پیاده‌سازی کرده و قابلیت‌های بی‌سیم را به دستگاه‌های خود اضافه کنید.
