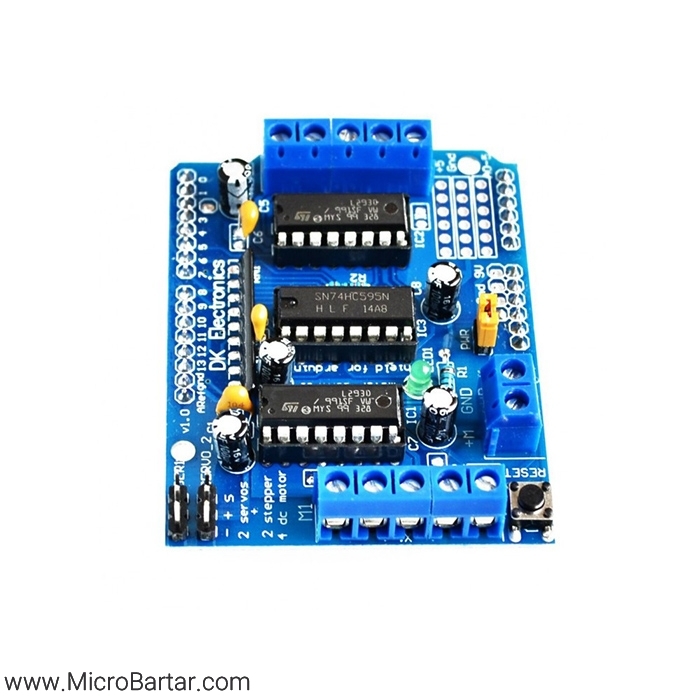

شیلد موتور درایو Arduino L293D
تماس بگیرید
L293 یک درایور چهار کاناله یکپارچه برای پشتیبانی از ولتاژ و جریان بالا می باشد. با استفاده از این درایور می توانید از موتور های دی سی و منبع تغذیه با ولتاژ حداکثر 36 ولت در پروژه خود استفاده نمایید. هر کانال می تواند تا حداکثر 600 میلی آمپر جریان دهی نماید ، همچنین چیپ L293D به H-Bridge نیز معروف می باشد. در مجموع H-Bridge مداری است که امکان بارگزاری ولتاژ را به یک خروجی مثل موتور فراهم می کند.
– دو رابط جهت اتصال متور سروو م ولتی برای ارتباط به یک تایمر اختصاصی با دقت بالا بدون jitter
– قابلیت درایو 4 موتور دی سی و یا دو استپر موتور و یا دو سروو
– پشتیبانی از حداکثر 4 موتور دو جهته دی سی با 8 بیت جهت انتخاب سرعت
– پشتیبانی از حداکثر دو استپر موتور (unipolar or bipolar) با coil تکی یا دوبل یا interleaved stepping
– چهار H-Bridges- هر بریج 0.6 آمپر ( 1.2 آمپر پیک جریان) با محافظ حرارتی فراهم می نماید و می تواند موتورهایی با ولتاژ 4.5 تا 36 ولت دی سی را درایو نماید.
– مقاومت های Pull down موتور ها را در زمان power-up غیر فعال می نمایند
– دکمه ریست
– دو ترمینال جهت اتصال منبع تغذیه
– تست شده بر روی بردهای UNO و MEGA
برند |
Arduino |
---|
