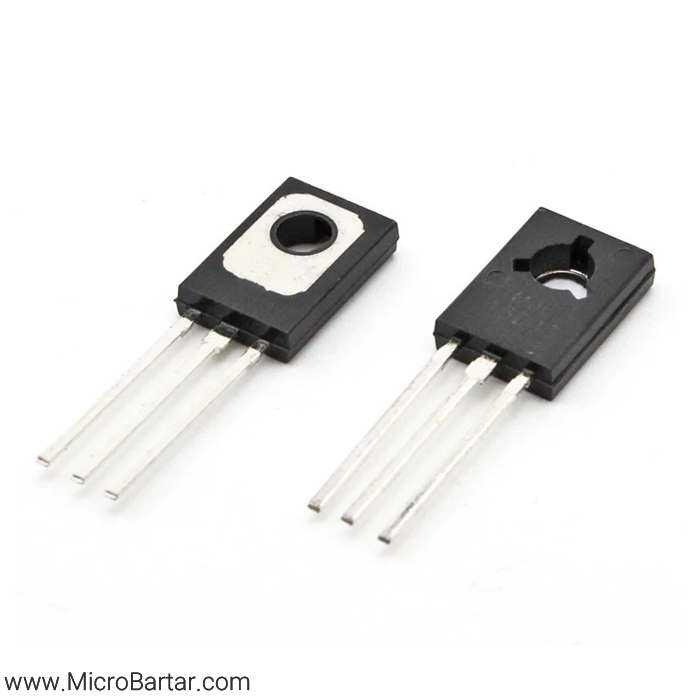

BD677 – ترانزیستور دارلینگتون NPN (TO-126)
ترانزیستور BD677 یک ترانزیستور دارلینگتون از نوع NPN است که برای کاربردهای سوئیچینگ و خطی در تجهیزات صنعتی طراحی شده است. این ترانزیستور دارای بهره بالا و توانایی تحمل جریان بالا است که آن را برای کاربردهای مختلف مناسب میکند.
ویژگیهای کلیدی:
- نوع ترانزیستور: دارلینگتون NPN
- بهره (hfe): 750
- ولتاژ کلکتور-امیتر (Vce): 60V
- جریان کلکتور (Ic): 4A
- توان (Pd): 40W @ Tc=25°C
- محدوده دمای کاری: -65°C تا +150°C
- فرمت پایهها: TO-126
- پایهها: 3
- ابعاد:
- طول: 7.8mm
- عرض: 2.9mm
- ارتفاع: 11.05mm
⚙️ مشخصات فنی:
- ولتاژ کلکتور-امیتر (Vce): 60V
- جریان کلکتور (Ic): 4A
- توان خروجی (Pd): 40W (در دمای 25°C)
- بهره (hfe): 750
- محدوده دمای کاری: -65°C تا +150°C
- نوع ترانزیستور: NPN Darlington
- پایهها: 3
- فرمت پایه: TO-126
ویژگیهای برتر:
- بهره بالا: این ترانزیستور دارای بهره بسیار بالا (750) است که باعث میشود برای تقویت سیگنالها یا سوئیچینگ در مدارهای پیچیده مناسب باشد.
- توان بالا: توان 40 وات که اجازه میدهد در شرایط مختلف صنعتی و محیطهای پر فشار عملکرد خوبی داشته باشد.
- دامنه دمای گسترده: با محدوده دمای کاری -65°C تا +150°C، این ترانزیستور برای استفاده در محیطهای بسیار سرد یا گرم مناسب است.
- کاربرد گسترده: استفاده در تجهیزات صنعتی، سوئیچینگ و مدارهای خطی.
⚡ کاربردها:
- مدارهای تقویتکننده (Amplifiers)
- مدارهای سوئیچینگ (Switching Circuits)
- کنترل سرعت موتورهای الکتریکی
- تجهیزات صنعتی
- مدارهای تغذیه و قدرت بالا
- مدارهای حفاظت و محدودکننده جریان
🔧 چرا BD677؟
ترانزیستور BD677 به دلیل بهره بالا، توانایی تحمل جریان بالا، و محدوده دمایی وسیع برای کاربردهای صنعتی و سوئیچینگ انتخاب مناسبی است. همچنین، طراحی آن در فرمت TO-126 باعث نصب آسان در بسیاری از بردهای الکترونیکی میشود.
وزن | 1 گرم |
---|---|
نوع پکیج | DIP |
