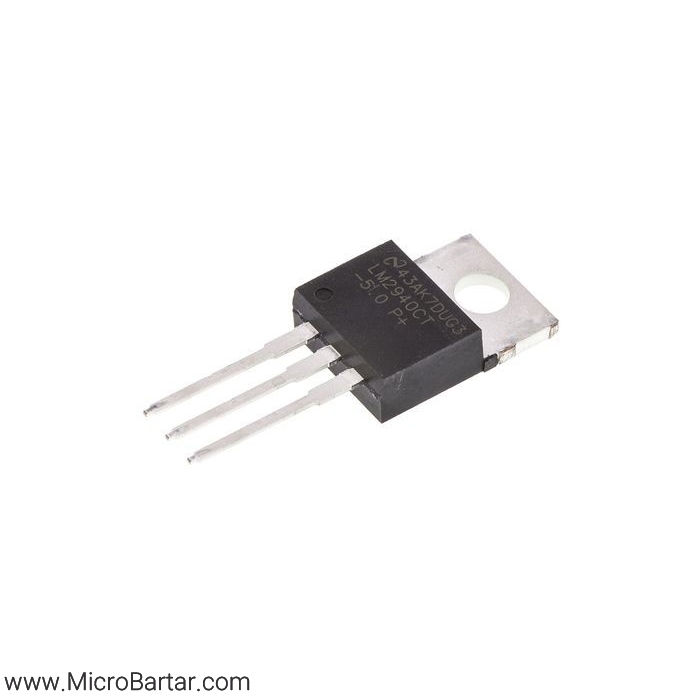

رگولاتور LM2940CT-5 TO-220

رگولاتور LM2940CT-5 TO-220

رگولاتور LM2940CT-5 یک رگولاتور ولتاژ خطی با ولتاژ ثابت 5 ولت است که برای استفاده در مدارهایی که به ولتاژ ثابت و دقیق نیاز دارند، طراحی شده است. این رگولاتور از نوع TO-220 بوده و برای کاربردهای صنعتی و الکترونیکی که نیاز به عملکرد پایدار و محافظت در برابر شرایط مختلف دارند، بسیار مناسب است.

مشخصات فنی

مشخصات عمومی

• ولتاژ خروجی: 5 ولت ثابت
• پکیج: TO-220
• تعداد پایه: 3
• نوع عملکرد: رگولاتور ولتاژ خطی
• نوع خروجی: Fixed (ثابت)
• پلاریته ولتاژ خروجی: مثبت
• تعداد خروجی: 1 خروجی

ویژگی‌های الکتریکی

• حداکثر ولتاژ ورودی: 26 ولت
• حداقل ولتاژ ورودی: 1.7 ولت
• حداکثر جریان خروجی: 1000 میلی آمپر (1A)
• افت ولتاژ: 1V @ 1A
• جریان نشتی: 60 میلی آمپر (Iq)
• PSSR (نسبت سر و صدا در ولتاژ DC): 72dB

ویژگی‌های حفاظتی

• محافظت در برابر دما (Over Temperature)
• محافظت در برابر پلاریته معکوس (Reverse Polarity)
• محافظت در برابر اتصال کوتاه (Short Circuit)

ویژگی‌ها

1. رگولاتور ولتاژ خطی ثابت: ولتاژ ثابت 5 ولت با عملکرد پایدار و دقت بالا.
2. پکیج TO-220: مناسب برای نصب بر روی بردهای مدار چاپی (PCB) و کاربردهای با توان بالا.
3. حفاظت‌های مختلف: محافظت در برابر افزایش دما، پلاریته معکوس و اتصال کوتاه برای اطمینان از عملکرد ایمن.
4. جریان خروجی بالا: قادر به تأمین جریان 1000 میلی آمپر برای مدارهای مختلف.

کاربردها

• منابع تغذیه ثابت ولتاژ
• تغذیه میکروکنترلرها و تجهیزات دیجیتال
• سیستم‌های ارتباطی و ابزار دقیق
• مدارهای تغذیه تجهیزات الکترونیکی و حسگرها
• مدارهای کنترل و پردازش سیگنال
