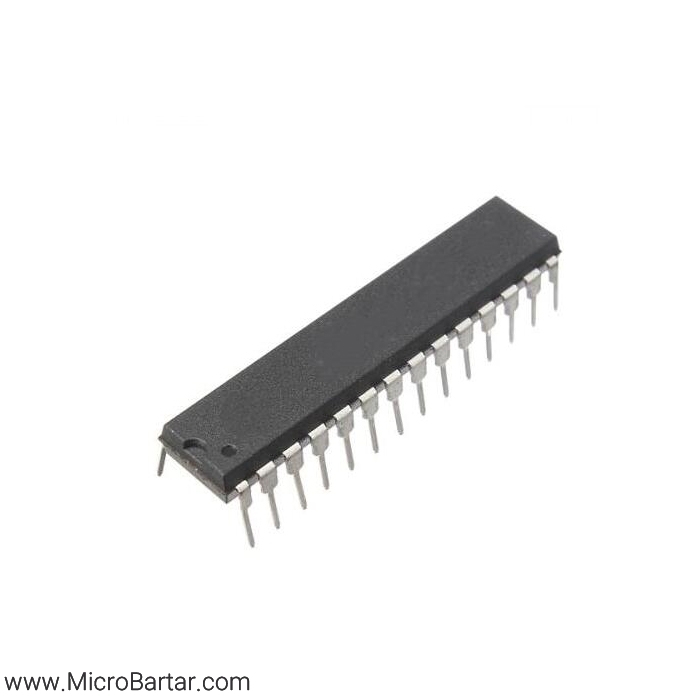

آی‌سی PIC16C745 28DIP

PIC16C745 یکی از میکروکنترلرهای محبوب سری PIC شرکت Microchip است که با امکانات متنوع و پشتیبانی از ارتباط USB، مناسب برای کاربردهای مختلف دیجیتال طراحی شده است.


ویژگی‌های PIC16C745

  1. واحد USB V1.1: مجهز به 64 بایت DP-RAM برای ذخیره داده‌های USB.
  2. کلاک و کریستال خارجی: پشتیبانی از کلاک خارجی تا 24 مگاهرتز.
  3. خروجی جریان بالا: تا 25mA برای درایو مستقیم LED‌ها و دیگر بارهای مشابه.
  4. وقفه تغییر وضعیت پین: روی پورت B، مناسب برای تشخیص تغییرات سریع ورودی.
  5. تایمر نگهبان (Watchdog Timer): با اسیلاتور داخلی RC، برای اطمینان از عملکرد پایدار.
  6. واحد ADC: با 5 کانال برای اندازه‌گیری سیگنال‌های آنالوگ.
  7. تایمر و کانتر:
    • 8 بیتی: با تقسیم‌کننده فرکانس قابل برنامه‌ریزی.
    • 16 بیتی: با قابلیت کار در حالت Sleep برای صرفه‌جویی در مصرف انرژی.
    • 8 بیتی با Period Register: و تقسیم‌کننده فرکانس.
  8. واحدهای Capture، Compare و PWM: تعداد 2 واحد برای کنترل دقیق زمان‌بندی و تولید سیگنال‌های PWM.
  9. واحد USART: برای ارتباط سریال.
  10. رابط برنامه‌ریزی ICSP: برای برنامه‌ریزی آسان میکروکنترلر در مدار.

مشخصات فنی

  • پکیج: DIP-28
  • رابط USB: نسخه 1.1
  • کانال‌های ADC: 5 کانال
  • ماکزیمم فرکانس کلاک: 24 مگاهرتز
  • خروجی جریان: حداکثر 25mA
  • تایمرها: 8 بیتی و 16 بیتی
  • دمای کاری:

کاربردهای PIC16C745 28DIP

  • طراحی رابط‌های USB
  • سیستم‌های اندازه‌گیری آنالوگ
  • کنترل و راه‌اندازی LED‌ها
  • کنترل صنعتی
  • دستگاه‌های IoT و هوشمند

توضیحات تکمیلی

این میکروکنترلر به دلیل وجود امکانات USB و ADC، انتخابی عالی برای پروژه‌های واسط کاربری و اندازه‌گیری‌های دقیق است. وجود قابلیت‌هایی مثل تایمرهای چندگانه و خروجی جریان بالا نیز آن را برای کاربردهای صنعتی و سیستم‌های کنترلی ایده‌آل کرده است.

توضیحات تکمیلی
وزن 1 گرم
نوع پکیج

DIP
