پل دیود W10

پل دیود W10

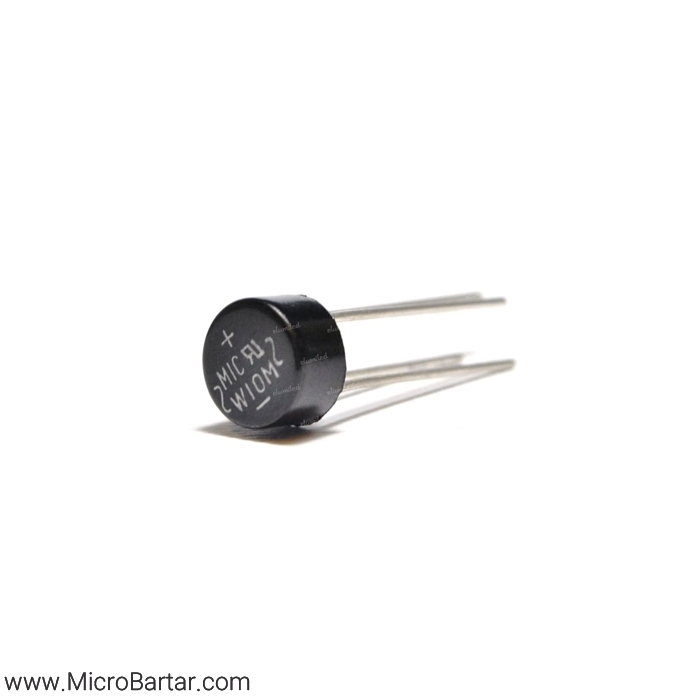

پل دیود W10 محصولی از شرکت MIC است که برای یکسوسازی جریان متناوب (AC) و تبدیل آن به جریان مستقیم (DC) در مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. این پل دیود دارای طراحی یکپارچه در پکیج WOM بوده و دارای تأییدیه RoHS می‌باشد.

ویژگی‌های فنی:

• تعداد یکسوسازها: تک (Single)
• نوع دیود: یکسوساز پل (Bridge Rectifier)
• حداکثر ولتاژ معکوس پیک (VRPM): 1000 ولت
• حداکثر جریان خروجی یکسو شده در دمای 25 درجه سانتی‌گراد (IAV): 1.5 آمپر
• حداکثر افت ولتاژ مستقیم (VF) در جریان 1 آمپر: 1 ولت
• محدوده دمای کاری: 55- تا 125+ درجه سانتی‌گراد
• محدوده دمای ذخیره‌سازی: 55- تا 150+ درجه سانتی‌گراد

کاربردها:

• منبع تغذیه سوئیچینگ (SMPS)
• منابع تغذیه DC
• درایورهای LED
• مدارهای محافظ ولتاژ
• تجهیزات خانگی و صنعتی

ویژگی‌های کلیدی:

1. تحمل ولتاژ بالا: قابلیت کار تا 1000 ولت ولتاژ معکوس.
2. خروجی پایدار: ارائه جریان تا 1.5 آمپر با افت ولتاژ کم.
3. محدوده دمایی وسیع: عملکرد مطلوب در شرایط محیطی سخت.
4. ابعاد کوچک: مناسب برای طراحی‌های فشرده با محدودیت فضا.
5. سازگار با RoHS: عدم استفاده از مواد مضر برای محیط زیست.

مزایای استفاده از پل دیود W10:

• افزایش بازدهی سیستم‌های قدرت
• کاهش تلفات حرارتی به دلیل افت ولتاژ پایین
• طراحی ساده و عملکرد قابل اعتماد
• قابلیت استفاده در بردهای الکترونیکی مختلف

پل دیود W10 با قابلیت‌های عالی و استحکام بالا، انتخابی مناسب برای کاربردهای یکسوسازی جریان در سیستم‌های مختلف الکترونیکی است.
