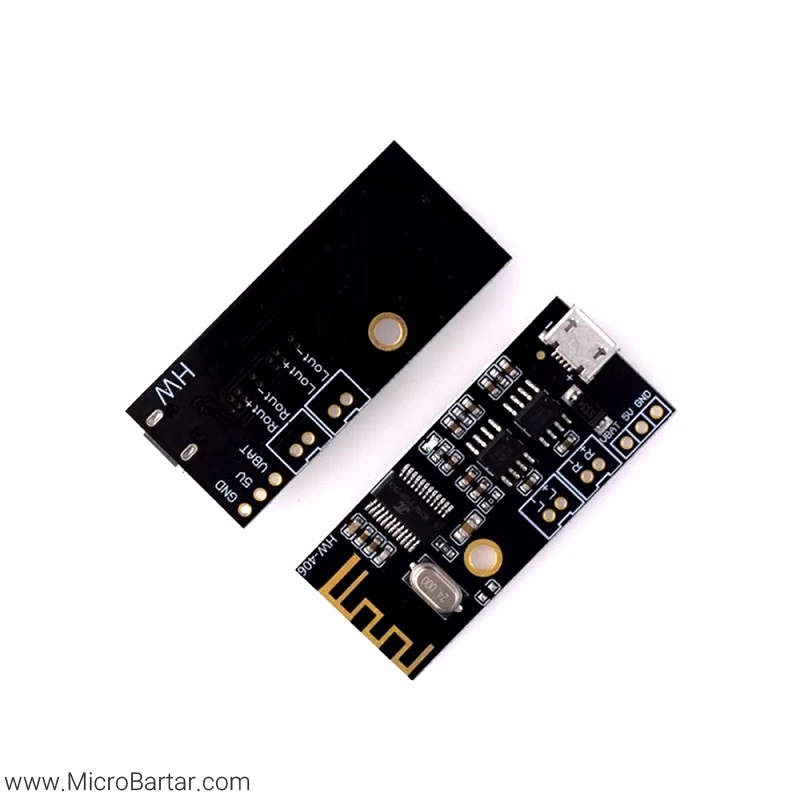

ماژول آمپلی فایر MH-M38

معرفی ماژول آمپلی فایر MH-M38

MH-M38 یک راه حل طراحی بلوتوث کم مصرف است که از آخرین انتقال بلوتوث 4.2، پخش استریو دو کاناله بدون تلفات و انتقال بی سیم بلوتوث در هنگام اتصال ماژول به بلوتوث پشتیبانی می کند که بسیار راحت است. در یک محیط باز، فاصله اتصال بلوتوث می تواند تا 20 متر باشد.

• نسخه بلوتوث V4.2
• پشتیبانی از فناوری اتصال خودکار بلوتوث
• پشتیبانی از رمزگشایی WAV/WMA/FLAC/APE/MP3 بدون تلفات
• خروجی دو کاناله استریو
  پس از روشن شدن ماژول تلفن همراه نام بلوتوث MH-M38 را جستجو می کند و پس از اتصال بلوتوث می تواند موسیقی پخش کند.
  چراغ نشانگر آبی ماژول: هنگامی که بلوتوث متصل نیست، چراغ نشانگر به سرعت چشمک می زند.
  وقتی اتصال بلوتوث روشن است، چراغ نشانگر همیشه روشن است.

منبع تغذیه: می توانید مستقیماً از کابل MICRO USB Android 5 ولت برای منبع تغذیه مستقیم استفاده کنید، یا می توانید منبع تغذیه 5 ولت یا باتری لیتیومی 3.7 ولت (مانند تصویر زیر) را وصل کنید. توجه داشته باشید که رابط های منبع تغذیه 5 ولت و 3.7 ولت متفاوت هستند. ولتاژ 5 ولت به 5 ولت و GND و باتری لیتیومی 3.7 ولت به VBAT و GND متصل است.
حداکثر جریان عملیاتی 5V2A است. توصیه می شود از منبع تغذیه 5V2A تنظیم شده برای کیفیت صدای بهتر استفاده کنید.
پشتیبانی از کارت صدای USB، درایو رایگان (وصل و پخش). ماژول را با کابل USB به کامپیوتر وصل کنید و کامپیوتر می تواند از طریق خروجی تقویت کننده ماژول موسیقی پخش کند.
خروجی صدا: خروجی سیگنال های صوتی استریو چپ و راست، که می تواند به دو بلندگوی 2-8 اهم، 3-5 وات و 4 بلندگوی یورو 5 وات متصل شود.
تقویت کننده برق 5 وات روی برد: این محصول دارای مدار تقویت کننده دوگانه قدرت 5 واتی خود است و نباید به تقویت کننده دیگری متصل شود! خروجی دو آمپلی فایر ممکن است به صورت موازی وصل نباشند و یا قطب های منفی به هم وصل شوند، در غیر این صورت ممکن است تراشه تقویت کننده برق آسیب ببیند.

ویژگی های ماژول آمپلی فایر MH-M38

• وضعیت تماس کاری: 20MA
• خواب عمیق: 3uA
• برد بی سیم: 20 متر (محیط خالی یا کم تداخل)
• دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
• حساسیت: -87dbm
• طول (میلی متر): 45
• عرض (میلی متر):20
• ارتفاع (میلی متر):5
• وزن (گرم):7
• وزن حمل و نقل 0.01 کیلوگرم
• ابعاد حمل و نقل 6 × 4 × 2 سانتی متر
