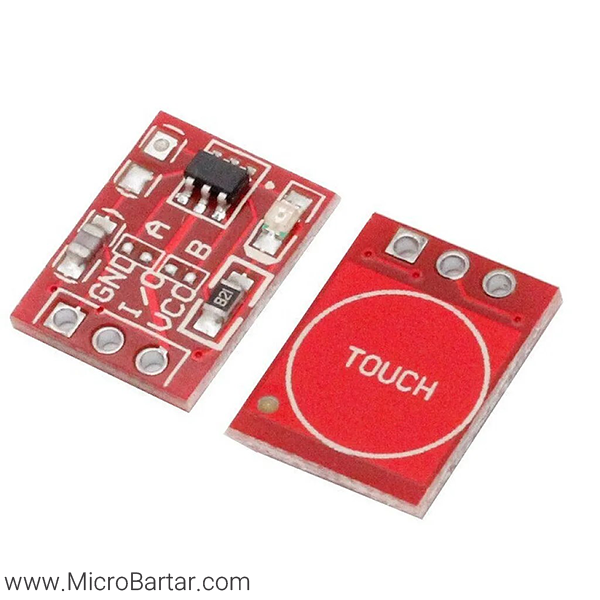

ماژول تاچ خازنی TTP 223 mini Touch تک کانال
تماس بگیرید
مد های کاری : toggle یا سوئیچ
تغذیه : 2.5V – 5.5V
مد تریگر : 1:Short – 0:Long
جریان کاری : 13uA Max
جریان : حداکثر 1.5 تا 3 میکرو آمپر
زمان پاسخ گویی: حداکثر 220 میلی ثانیه
وزن: 0.46 گرم
نوع برد : ماژول تاچ خازنی TTP223
نوع نصب : DIP
تعداد پایه ها : 3 عدد
ولتاژ کاری : 2.5 تا 5 ولت
جریان مصرفی : حداکثر 13 میکرو آمپر
دسته: برد های آردوینو, ماژول ها
برچسب: سنسور تاچ, ماژول لمسی
توضیحات
معرفی ماژول سنسور تاچ خازنی TTP 223 mini Touch تک کانال
ماژول تاچ خازنی TTP223 mini touch با توان مصرفی پایین و ابعاد کوچک یک جایگزین مناسب برای تک سوییچ های مکانیکی معمول است و میتواند به پردازنده های مختلف مانند میکرو کنترلر ها بصورت مستقیم متصل گردد. ماژول سنسور تاچ خازنی تغییر در تاچ را به سرعت تشخیص میدهد تا حدی که قادر است با نزدیک شدن انگشت در فاصله خیلی نزدیک بدون تماس نیز سوییچ عمل کند. این ماژول دارای مصرف کم انرژی و یک دامنه ولتاژ کار گسترده می باشد
مدهای کاری ماژول سنسور تاچ خازنی TTP 223 mini Touch تک کانال
- بر روی PCB دو جفت پایه به نام A و B وجود دارند با مدل های مختلف لحیم کردن این دو پایه میتوان مدهای مختلفی را به سوییچ داد:
- پین های A و B هر دو وصل باشند: LOW (صفر منطقی) با لمس کردن ماژول خروجی HIGH (یک منطقی) میشود. زمانی که لمس قطع شود, خروجی دوباره LOW میشود.
- پین A وصل و پین B قطع باشد: در این حالت خروجی ماژول در حالت عادی LOW می باشد. با لمس کردن ماژول خروجی HIGH میشود. خروجی تا لمس بعدی HIGH باقی میماند.
- پین A قطع و پین B وصل باشد: در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW میشود. زمانی که لمس قطع شود, خروجی دوباره HIGH میشود.
- پین های A و B هر دو قطع باشند: در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW میشود. خروجی تا لمس بعدی LOW باقی میماند.
کاربردهای ماژول سنسور تاچ خازنی TTP 223 mini Touch تک کانال
- دستگاه های ساعت زنی
- کنترل تردد در محل
- مدارس
- ادارات
- بیمارستان ها
- دستگاههای پرداخت
- گوشیهای هوشمند
- اینترفیس بین ماشین و انسان
- کنترلرهای صنعتی
- لوازم خانگی و مراکز اطلاعات
- بطور کلی هر موقعیتی که لازم است اثر انگشت شخص به هر دلیلی (مثلا برای ثبت زمان ورود و خروج) ثبت شود.
