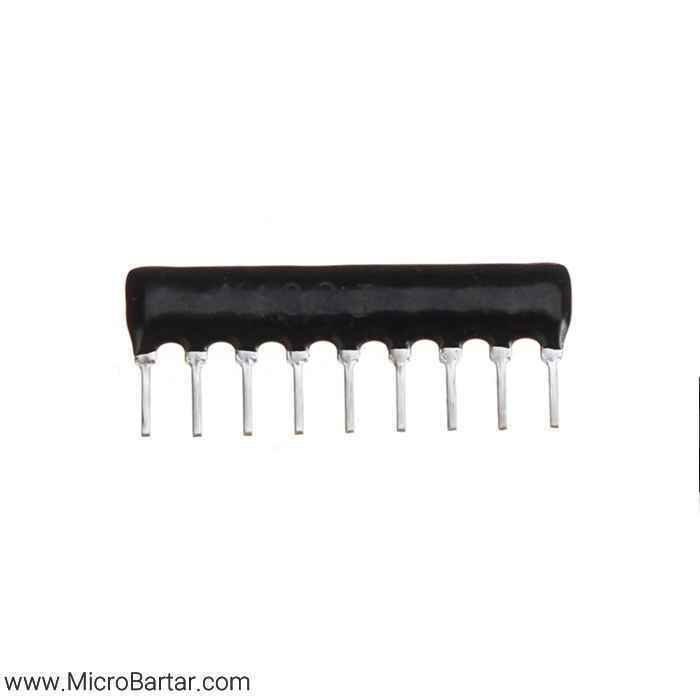

مقاومت آرایه‌ای 100K – SIP9

مقاومت آرایه‌ای نوعی قطعه‌ی پرکاربرد در مدارات الکترونیکی است که شامل چند مقاومت هم‌مقدار با پایه‌ی مشترک می‌باشد. در این قطعه، مقاومت‌ها به صورت مجزا در یک پکیج مجتمع شده‌اند و همه‌ی آن‌ها یک سر مشترک دارند. این طراحی باعث صرفه‌جویی در فضا، افزایش سرعت مونتاژ و نظم بیشتر در برد مدار چاپی می‌شود.

در مدل SIP9 با مقدار 100K اهم، هشت عدد مقاومت 100K اهمی درون یک پکیج قرار گرفته‌اند که یک سر آن‌ها به پایه‌ی مشترک متصل بوده و سر دیگر از پایه‌های جداگانه خارج شده‌اند.

ویژگی‌ها:

  • مقدار مقاومت: 100K اهم

  • تعداد پایه‌ها: 9 عدد (8 مقاومت + 1 پایه مشترک)

  • نوع بسته‌بندی: SIP (Single Inline Package)

  • ساختار: مقاومت‌ها به صورت مجزا با پایه‌ی مشترک داخلی

  • نشانگر پایه مشترک: مشخص‌شده با علامتی مانند نقطه روی بدنه

کاربردها:

  • پول‌آپ (Pull-up) یا پول‌داون (Pull-down) کردن ورودی/خروجی‌ها در میکروکنترلرها

  • تثبیت سطح ولتاژ سیگنال‌ها

  • جلوگیری از نویز در ورودی‌های دیجیتال

  • استفاده در مدارهای I/O، کلیدهای ماتریسی و ماژول‌های منطقی

این مقاومت آرایه‌ای گزینه‌ای ایده‌آل برای پروژه‌هایی است که به تعداد زیادی مقاومت هم‌مقدار با سیم‌کشی مرتب و فشرده نیاز دارند.
