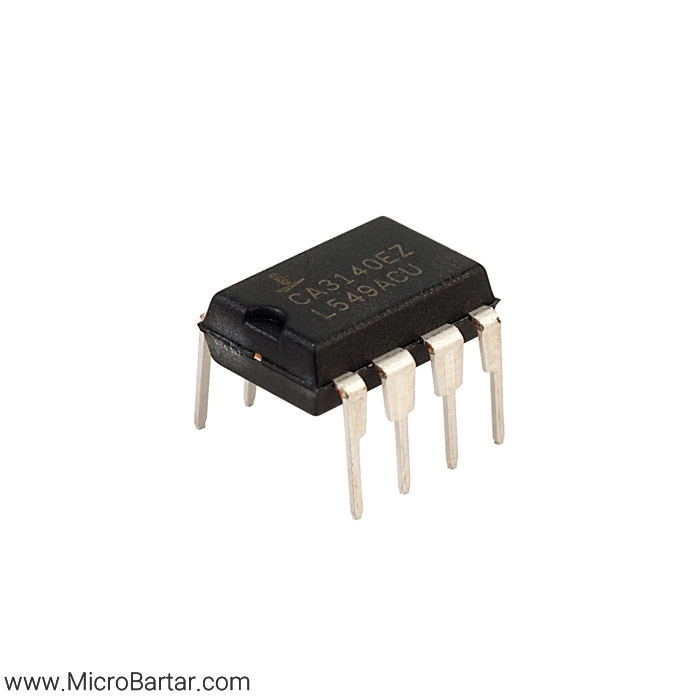

آپ امپ CA3140EZ – پکیج DIP-8
CA3140EZ یک آپ امپ تک کاناله با ورودی MOSFET و خروجی BiCMOS است که دارای نویز کم، سرعت بالا و مصرف توان پایین می‌باشد. این تقویت‌کننده عملیاتی برای کاربردهای عمومی و صنعتی مانند حسگرها، پردازش سیگنال، فیلترهای اکتیو و مدارهای اندازه‌گیری دقیق بسیار مناسب است.
ویژگی‌های کلیدی:
- نوع آپ امپ: عمومی (General Purpose)
- تعداد تقویت‌کننده‌ها در هر تراشه: 1
- پهنای باند -3dB: 4 مگاهرتز
- نرخ افزایش ولتاژ (Slew Rate): 9V/µs
- مقاومت در برابر تغییرات منبع تغذیه (PSRR): 80dB
- نسبت حذف مد مشترک (CMRR): حداقل 32dB
- حداکثر جریان بایاس ورودی: 0.01nA (بسیار کم)
- حداکثر جریان خروجی: 4mA
- حداکثر ولتاژ آفست ورودی: ±2mV
مشخصات الکتریکی:
- ولتاژ تغذیه تکی: 4V تا 36V
- ولتاژ تغذیه دوبل: ±2V تا ±18V
- جریان مصرفی (حداکثر): 4mA
مشخصات فیزیکی و بسته‌بندی:
- پکیج: DIP-8
- نوع نصب: Through-Hole (DIP)
ویژگی‌های مهم:
✅ ورودی MOSFET – جریان ورودی بسیار کم و نویز پایین
✅ نرخ افزایش ولتاژ بالا (9V/µs) – مناسب برای پردازش سیگنال سریع
✅ پهنای باند 4 مگاهرتز – عملکرد مناسب در مدارهای فرکانس بالا
✅ مقاومت بالا در برابر تغییرات ولتاژ تغذیه و نویز محیطی
کاربردها:
🔹 مدارهای تقویت‌کننده دقیق و ابزارهای اندازه‌گیری
🔹 حسگرهای صنعتی و پزشکی
🔹 مدارهای فیلترینگ و پردازش سیگنال آنالوگ
🔹 مدارهای سوئیچینگ و مقایسه‌کننده‌ها
🔹 سیستم‌های کنترلی و اتوماسیون
با توجه به نویز بسیار پایین، سرعت بالا و ورودی MOSFET، این آپ امپ گزینه‌ای ایده‌آل برای کاربردهای حساس و دقیق محسوب می‌شود.
| وزن | 1 گرم |
|---|---|
| نوع پکیج |
DIP |
