IRF740B TO-220

شناسه محصول: IRF740B-TO-220-Transistor دسته: برچسب: , , , , , ,

56,535 تومان

22 در انبار

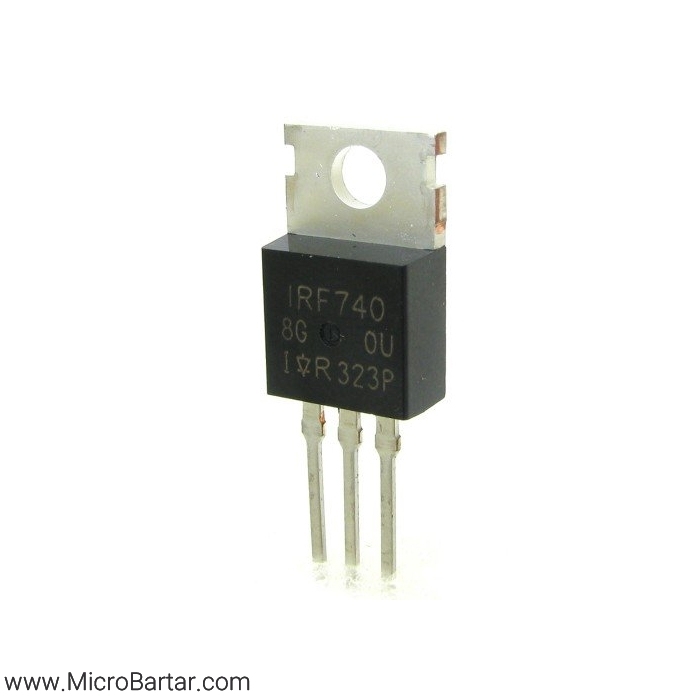

ترانزیستور MOSFET مدل IRF740B – پکیج TO-220

IRF740B یک ترانزیستور MOSFET کانال N با توان و ولتاژ بالا است که برای کاربردهای کلیدزنی سریع و کنترل توان مناسب می‌باشد. این قطعه در مدارهای سوئیچینگ، منابع تغذیه سوئیچینگ (SMPS)، اینورترها و تقویت‌کننده‌های توان استفاده می‌شود.


ویژگی‌های کلیدی:

  • نوع ترانزیستور: MOSFET کانال N
  • ولتاژ Drain-Source (Vds): 400 ولت
  • حداکثر جریان Drain (Id): 10 آمپر
  • توان اتلاف (Pd @ Tc=25°C): 125 وات
  • زمان صعود (tr): 35 نانوثانیه
  • زمان نزول (tf): 22 نانوثانیه
  • محدوده دمای کاری: 55- تا 150+ درجه سانتی‌گراد

مشخصات فیزیکی:

  • پکیج: TO-220AB
  • تعداد پایه‌ها: 3 (Gate, Drain, Source)
  • ابعاد:
    • طول: 10.51 میلی‌متر
    • عرض: 4.65 میلی‌متر
    • ارتفاع: 15.49 میلی‌متر

ویژگی‌های مهم:

ولتاژ کاری بالا (400V) و جریان مناسب (10A) برای کاربردهای قدرت
سوئیچینگ سریع با زمان صعود و نزول کم
توان اتلاف بالا (125W)، مناسب برای مدارهای با جریان بالا
مقاومت Rds(on) پایین برای افزایش بازده و کاهش اتلاف توان


کاربردها:

🔹 منابع تغذیه سوئیچینگ (SMPS)
🔹 مدارهای درایور موتور و کنترل توان
🔹 اینورترها و مبدل‌های DC-DC
🔹 مدارهای تقویت‌کننده و سوئیچینگ صنعتی
🔹 مدارهای روشنایی LED قدرت و لامپ‌های کم‌مصرف

این ترانزیستور MOSFET با توانایی مدیریت ولتاژ و جریان بالا، انتخابی مناسب برای مدارهای الکترونیکی قدرت و صنعتی است.

وزن 1 گرم
نوع پکیج

DIP
