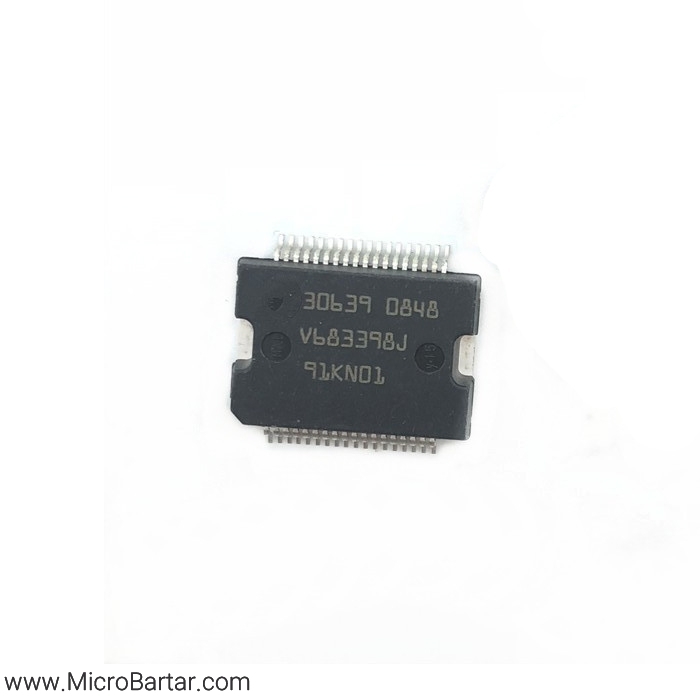

IC 30639 SMD

آی سی 30639 SMD

آی سی 30639 یکی از قطعات حیاتی و پرکاربرد در واحد کنترل الکترونیکی (ECU) خودروهای بوش محسوب می‌شود. این قطعه در پکیج SOP-36 توسط شرکت BOSCH تولید شده و نقش رگولاتور ولتاژ، پردازنده دور موتور و ارتباط با دستگاه عیب‌یاب (دیاگ) را در خودروهای مختلف ایفا می‌کند.

ویژگی‌های کلیدی آی سی 30639:

• شماره قطعه: 30639
• نوع پکیج: SOP-36 (Small Outline Package)
• تعداد پایه‌ها: 36 پایه
• سازنده: BOSCH
• نوع نصب: SMD (سطح‌نصب)

کاربردهای آی سی 30639 در ECU:

این آی سی چندمنظوره در بخش‌های مختلف واحد کنترل موتور خودرو (ECU) نقش کلیدی دارد، از جمله:

1. رگولاتور ولتاژ:
   • تثبیت و مدیریت ولتاژ برای قطعات مختلف ECU
2. پردازنده دور موتور:
   • پردازش و ارسال داده‌های مربوط به دور موتور
   • ارسال پالس به عقربه دور موتور در داشبورد
3. ارتباط با دستگاه دیاگ:
   • ارسال و دریافت اطلاعات از دستگاه‌های عیب‌یاب خودرو
4. مدیریت سیستم ایموبلایزر:
   • کنترل سیستم ضدسرقت خودرو (ایموبلایزر)

مدل‌های ECU بوش سازگار با آی سی 30639:

این آی سی در ECU خودروهای شرکت‌های ایران‌خودرو، سایپا و هیوندای ورنا به کار رفته است. برخی مدل‌های بوش سازگار عبارتند از:

• ME 7.4.5
• 7.9.7
• M 7.4.4
• ME 7.4.9
• ME 7.4.9 NG
• 7.9.7.1
• 7.9.11

مشخصات فنی آی سی 30639:

• محدوده دمای کاری: -40 تا +125 درجه سانتی‌گراد
• ولتاژ کاری: 5V الی 12V (بسته به مدل ECU)
• مصرف توان پایین: برای کاهش حرارت و افزایش طول عمر

مزایای آی سی 30639:

• پایداری و طول عمر بالا در شرایط سخت خودرویی
• نصب آسان به دلیل طراحی در پکیج SOP-36
• سازگاری بالا با ECUهای BOSCH در خودروهای داخلی و خارجی
• محافظت در برابر تخلیه الکترواستاتیکی (ESD Protection)

آی سی‌های جایگزین پیشنهادی:

در صورت عدم موجودی آی سی 30639، می‌توان از قطعات زیر به عنوان جایگزین استفاده کرد:

• 30430
• 30606
• 30402
• 30343
• 30604
• 30595

نکته: قبل از جایگزینی، بررسی سازگاری دقیق با مدل ECU توصیه می‌شود.

ابعاد آی سی 30639:

• طول: تقریبی 15.4 میلی‌متر
• عرض: تقریبی 9.8 میلی‌متر
• ارتفاع: تقریبی 2.5 میلی‌متر

جمع‌بندی:

آی سی 30639 یکی از قطعات چندمنظوره در ECU خودروهای بوش است که وظایف حیاتی از جمله رگولاسیون ولتاژ، پردازش دور موتور و ارتباط با دیاگ را بر عهده دارد. این آی سی در پکیج SOP-36 عرضه شده و به دلیل سازگاری بالا در ECU خودروهای داخلی و خارجی به‌ویژه محصولات ایران‌خودرو، سایپا و هیوندای مورد استفاده قرار می‌گیرد.
