HCPL-4200 8DIP

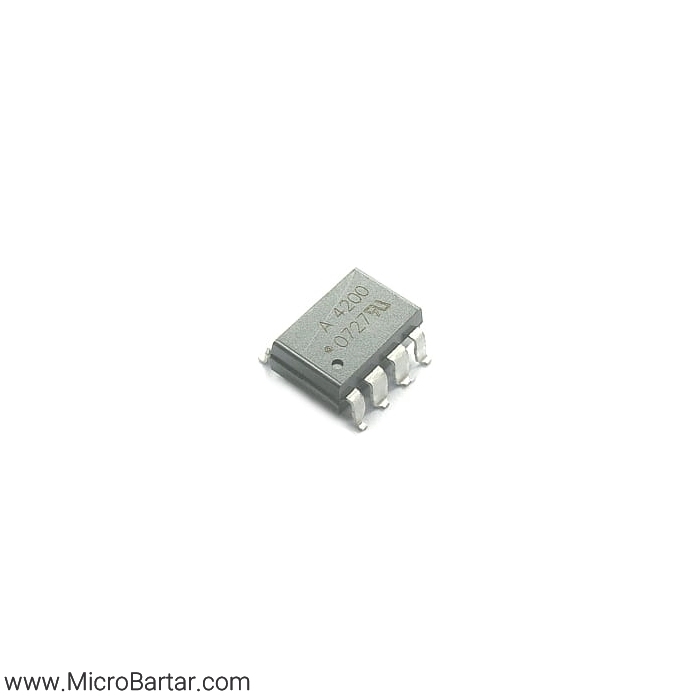

اپتوایزولاتور HCPL-4200 8DIP

سنسور HCPL-4200 که توسط شرکت Avago Technologies (Broadcom Limited) تولید شده است، یک گیرنده لوپ جریان (Current Loop Receiver) است که با ایزولاسیون بالا و قابلیت اطمینان زیاد برای کاربردهای صنعتی و تجاری طراحی شده است. این اپتوایزولاتور با توانایی ایزوله کردن سیگنال‌های الکتریکی با ولتاژ ایزولاسیون 3750Vrms به منظور حفاظت از مدارها و کاهش نویز استفاده می‌شود.

ویژگی‌های کلیدی HCPL-4200 8DIP

• ولتاژ تغذیه: 4.5V تا 20V
• ولتاژ ایزولاسیون: 3750Vrms
• نوع ورودی: جریان مستقیم (DC)
• تعداد کانال‌ها: 1
• زمان خیز/فرود (تیپیکال): 55ns / 15ns
• تاخیر انتشار (حداکثر): tpLH = 1.6µs، tpHL = 1µs
• ایمنی در برابر نویزهای گذرا: حداقل 1kV/µs
• جریان خروجی هر کانال: 25mA
• محدوده دمای کاری: -40°C تا +85°C
• بسته‌بندی: تیوب (Tube)

ویژگی‌های مکانیکی و نصب

• نوع بسته‌بندی: 8-DIP (0.300″، 7.62mm)
• نوع نصب: نصب از طریق سوراخ (Through Hole)
• سطح حساسیت رطوبتی (MSL): 1 (بدون محدودیت)
• وضعیت RoHS: بدون سرب و سازگار با RoHS

کاربردهای HCPL

اپتوایزولاتور HCPL-4200 در طیف گسترده‌ای از کاربردها به کار می‌رود، از جمله:

• سیستم‌های اتوماسیون صنعتی
• کنترل موتور
• تجهیزات پزشکی
• انتقال داده‌های ایزوله
• ایزوله کردن سیگنال‌های سنسورها در محیط‌های پر نویز
• محافظت در برابر اختلالات الکتریکی و نوسانات

نام‌های دیگر محصول:

• 516-1149-5

این محصول به دلیل مشخصات ایزولاسیون بالا، تأخیر کم و دقت بالا، انتخابی مناسب برای کاربردهای حساس صنعتی محسوب می‌شود.
