ماژول تایمر HW-010

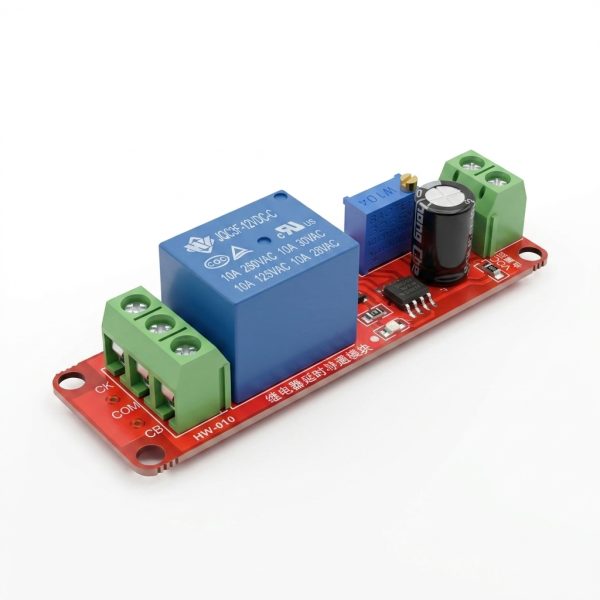

معرفی ماژول رله تایمردار تاخیر در وصل مدل HW-010

ماژول رله تایمردار HW-010 یک مدار زمان‌سنج و سوییچ تاخیری بسیار کاربردی بر پایه تراشه تایمر معروف NE555 است. این قطعه هم‌اکنون به عنوان یکی از محصولات باکیفیت برای طراحان، تعمیرکاران و مهندسان الکترونیک در سبد کالایی میکرو برتر قابل تهیه است.

عملکرد این برد به صورت “تاخیر در وصل” (Delay ON) است؛ به این معنی که پس از اتصال تغذیه به ماژول، رله فوراً فعال نمی‌شود. بلکه پس از گذشت زمانِ تنظیم‌شده توسط کاربر، رله عمل کرده و جریان برق را به دستگاه یا مصرف‌کننده نهایی متصل می‌کند.

ویژگی‌ها و مشخصات فنی کلیدی

• تراشه مرکزی: آی‌سی تایمر NE555.

• ولتاژ کاری: ۱۲ ولت DC.

• محدوده زمان تاخیر: ۰ تا ۱۰ ثانیه (قابل تنظیم).

• نحوه تنظیم زمان: با چرخاندن پتانسیومتر (Trimpot) روی برد، می‌توانید زمان تاخیر را کم یا زیاد کنید (چرخش باعث افزایش زمان می‌شود).

• قابلیت ارتقای زمان تاخیر: در صورت نیاز به تاخیر بیشتر از ۱۰ ثانیه، با تعویض خازن الکترولیت (C1) روی مدار با خازنی با ظرفیت بالاتر، این زمان افزایش می‌یابد. محاسبه زمان تاخیر از طریق رابطه $T = 1.1 R C$ به دست می‌آید.

• توانایی کنترل بار: رله موجود روی این ماژول قابلیت سوییچ تجهیزات AC تا 250V/10A و تجهیزات DC تا 28V/12A (حداکثر توان کنترلی ۲۰۰۰ وات) را دارد.

• نشانگرهای وضعیت (LED): دارای یک نشانگر نوری برای نمایش اتصال صحیح برق ورودی (Power ON) و یک نشانگر دیگر برای نمایش وضعیت فعال یا غیرفعال بودن رله.

• حفاظت جریان مدار: دارای دیود محافظ روی برد جهت جلوگیری از آسیب‌های ناشی از جریان‌های برگشتی.

مهم‌ترین کاربردهای ماژول HW-010

این قطعه برای جلوگیری از جریان‌کشی ناگهانی و آسیب به تجهیزات در اثر راه‌اندازی هم‌زمان سیستم‌ها بسیار حیاتی است:

• سیستم‌های صوتی و تصویری خودرو: ایجاد تاخیر در روشن شدن تجهیزاتی مانند آمپلی‌فایرها یا مانیتورها پس از استارت زدن ماشین، تا از سوختن آن‌ها در اثر نوسان و افت ولتاژ اولیه جلوگیری شود.

• راه‌اندازی ترتیبی (Sequential Startup): در دستگاه‌هایی که دارای چند موتور الکتریکی یا مصرف‌کننده توان بالا هستند، استفاده از این ماژول مانع روشن شدن هم‌زمان قطعات و افت فشار ناگهانی جریان منبع تغذیه می‌شود.

• پروژه‌های اتوماسیون خانگی، رباتیک و مدارات زمان‌سنجی صنعتی.
