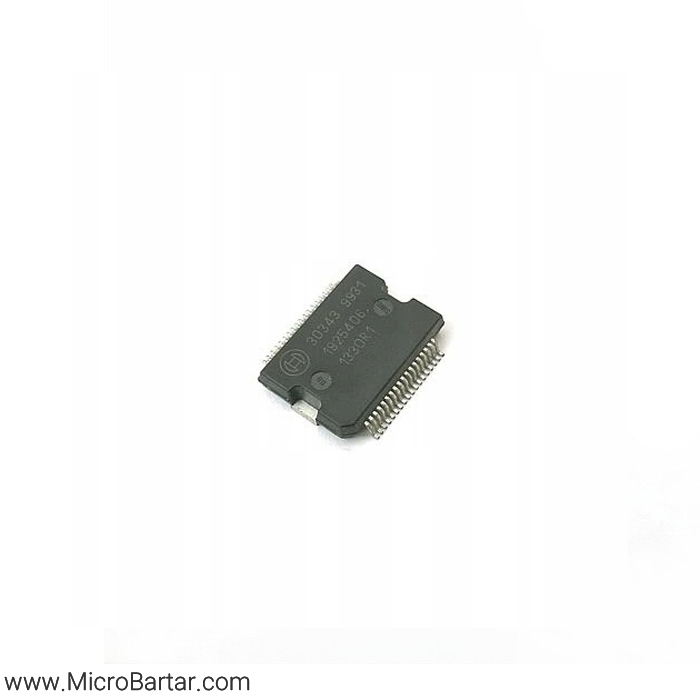

آی سی 30343 SMD

آی سی 30343 یکی از قطعات حیاتی در واحد کنترل الکترونیکی (ECU) خودروهای بوش محسوب می‌شود. این قطعه در پکیج SOP-36 توسط شرکت BOSCH تولید شده و به عنوان رگولاتور ولتاژ، پردازنده دور موتور و ارتباط با دستگاه دیاگ در خودروهای مختلف بوش مورد استفاده قرار می‌گیرد.


ویژگی‌های کلیدی آی سی 30343:

  • شماره قطعه: 30343
  • نوع پکیج: SOP-36 (Small Outline Package)
  • تعداد پایه‌ها: 36 پایه
  • سازنده: BOSCH
  • نوع نصب: SMD (سطح‌نصب)

کاربردهای آی سی 30343 در ECU:

این آی سی چندمنظوره در بخش‌های مختلف واحد کنترل موتور خودرو (ECU) نقش ایفا می‌کند، از جمله:

  1. رگولاتور ولتاژ:
    • مدیریت و تثبیت ولتاژ در بخش‌های مختلف ECU
  2. پردازنده دور موتور:
    • پردازش و ارسال داده‌های مربوط به دور موتور
    • ارسال پالس به عقربه دور موتور در داشبورد
  3. ارتباط با دستگاه دیاگ:
    • ارسال و دریافت داده‌ها از دستگاه‌های عیب‌یاب خودرو
  4. کنترل عملکرد رله دوبل:
    • مدیریت تغذیه بخش‌های مختلف خودرو از طریق رله دوبل
  5. مدیریت سیستم ایموبلایزر:
    • کنترل سیستم ضدسرقت خودرو (ایموبلایزر)

مشخصات فنی آی سی 30343:

  • مدل‌های بوش سازگار:
    • ME 7.4.4
    • ME 7.4.5
    • 7.9.7
    • M 7.4.4
    • ME 7.4.9
  • محدوده دمای کاری: از -40 تا +125 درجه سانتی‌گراد
  • ولتاژ کاری: 5V الی 12V (بسته به مدل ECU)
  • مصرف توان پایین: برای کاهش گرما و افزایش بهره‌وری

مزایای آی سی 30343:

  • پایداری بالا در شرایط کاری سخت خودرو
  • نصب آسان به دلیل طراحی در پکیج SOP-36
  • سازگاری کامل با ECUهای BOSCH
  • حفاظت در برابر تخلیه الکترواستاتیکی (ESD Protection)

آی سی‌های جایگزین پیشنهادی:

در صورت عدم موجودی آی سی 30343، می‌توان از قطعات زیر به عنوان جایگزین استفاده کرد:

  • 30604
  • 30639
  • 30595
  • 30402
  • 30430
  • 30606

قبل از جایگزینی، پیشنهاد می‌شود بررسی‌های لازم در خصوص سازگاری دقیق انجام شود.


ابعاد آی سی 30343:

  • طول: تقریبی 15.4 میلی‌متر
  • عرض: تقریبی 9.8 میلی‌متر
  • ارتفاع: تقریبی 2.5 میلی‌متر

جمع‌بندی:

آی سی 30343 یک قطعه چندمنظوره در ECU خودروهای بوش است که وظایف حیاتی از جمله رگولاسیون ولتاژ، پردازش دور موتور، ارتباط با دیاگ و مدیریت رله دوبل را بر عهده دارد. این آی سی در پکیج SOP-36 ارائه شده و دارای قابلیت اطمینان بالا برای کار در شرایط سخت خودرویی است.

توضیحات تکمیلی
وزن 1 گرم
برند

BOSCH

نوع پکیج

SMD
