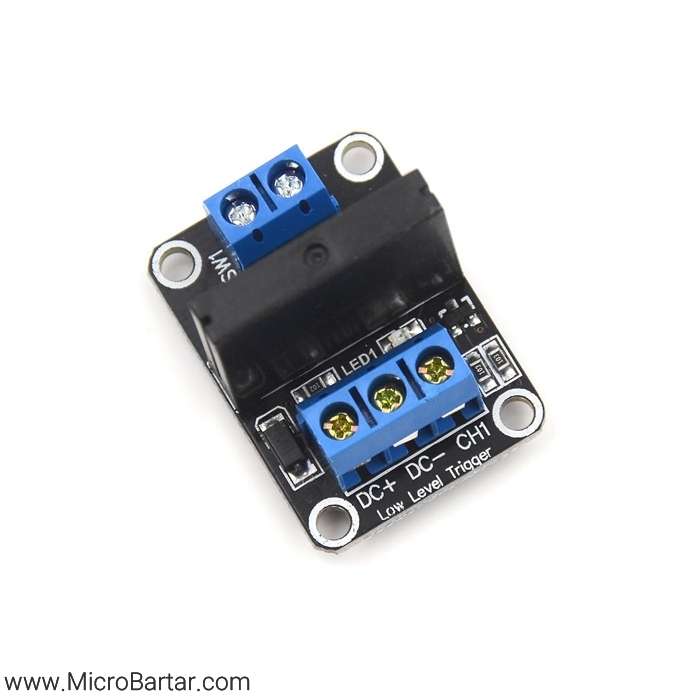

ماژول رله SSR تک کاناله OMRON 250V/2A

24,000 تومان

در انبار موجود نمی باشد

مقایسه

توضیحات محصول

رله حالت جامد (SSR) یک المان سوئیچینگ الکترونیکی است که در آن با یک سیگنال کنترلی می‏ توان جریان یا ولتاژ بزرگتر را کنترل کرد. عملکردSSR  شبیه رله های الکترومکانیکی می‏باشد با این تفاوت که در این المان هیچ قسمت متحرکی وجود نداشته و نسبت به آن دارای ابعاد کوچکتری می باشد.نبود  بخش متحرک در رله های SSR موجب افزایش عمر آن شده و در مداراتی که تعداد دفعات کلید زدن زیاد می‌باشد کاربرد دارد. در ساختمان داخلی SSR روی هر ترانزیستور ولتاژ کوچکی افت می‏ کند. مجموع این ولتاژها جریانی را که یک SSR می‏دهد را محدود می‏کند. با ترانزیستورهای پیشرفته ‏تر که ولتاژ افتی رو آن ها خیلی کم تر هستند می توان به SSR های  با جریان بالا دست یافت که جریان‏های 100 تا 1200 آمپر را تامین کند، که هم اکنون به صورت تجاری قابل دسترس هستند.

در انتخاب رله های SSR باید پارامترهایی را باید در نظر گرفت برای مثال:

محدوده و نوع ولتاژ کنترلی جهت قطع و وصل SSR که دو حالت  DC control input و AC control input  می باشد.
ولتاژی که به دو سر خروجی وصل می گردد ( به دو سر سوئیچ) که این ولتاژ نیز دو حالت DC یا AC می باشد.
جریان حداکثر قابل عبور از سوئیچ الکترونیکی در خروجی

رله SSR شرکت Omron ژاپن مدل G3MB-202P دارای ورودی کنترلی DC برای کنترل بارهای خروجی 100 تا 240 ولت AC با حریان 2 آمپر طراحی شده است. این رله با پکیج SIP طراحی شده است تا هم فضای کمتری در PCB اشغال کرده و هم به زیبایی برد بیفزاید.ماژول رله تک کانال SSR فوق دارای ورودی 5 ولت بوده و نیاز شده به مدارهای اضافه جهت راه اندازی رله SSR را مرتفع نموده است. این ماژول را می توانید توسط 5 ولت پایه های میکروکنترلر، آردوینو و مینی کامپیوترها کنترل نمایید.
