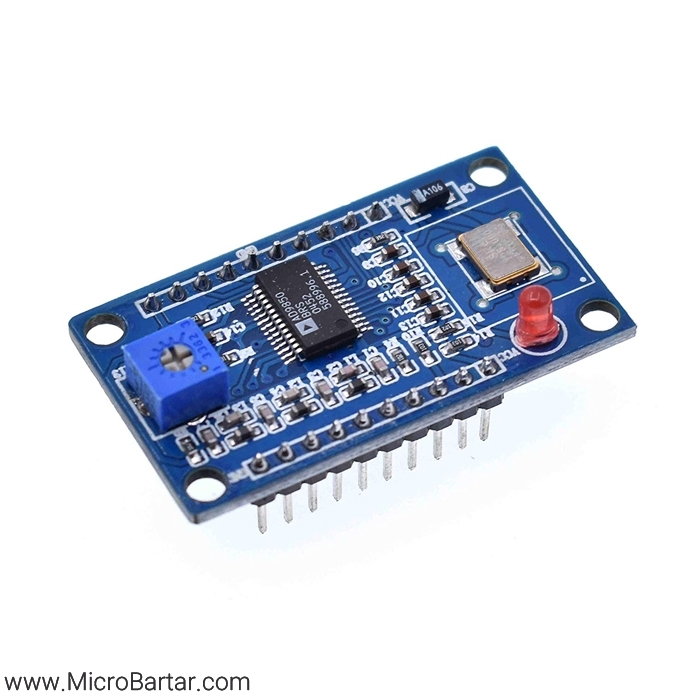

ماژول سیگنال ژنراتور AD9850

این ماژول یک مولد سیگنال قابل تنظیم و برنامه ریزی می باشد که درای دو خروجی پالس مربعی و دو خروجی موج سینوسی است.این ماژول دارای یک درگاه 8 بیتی دیجیتال و یک درگاه ارتباط سریال جهت ارتباط با میکروکنترلر ها یا کامپیوترها می باشد. همچنین یک پتانسیومتر جهت تنظیم Duty cycle قرار داده شده است. تنها با چهار سیم می توانید این ماژول را به بردهای آردوینو متصل کنید.

ویژگی ها

• پروتکل های ارتباطی: سریال و پارالل
• ولتاژ کاری: 3.3v و 5.5v
• تولید پالس مربعی و موج سینوسی صاف از 0 تا 40 مگاهرتز
• قابل اتصال به بردهای آردوینو
• دو خروجی پالس مربعی و دو خروجی موج سینوسی
• دارای کریستال داخلی 125 مگاهرتزی

کاربردها

• سیگنال ژنراتورهای آزمایشگاهی
• اسیلاتورهای دستگاه های مخابراتی
