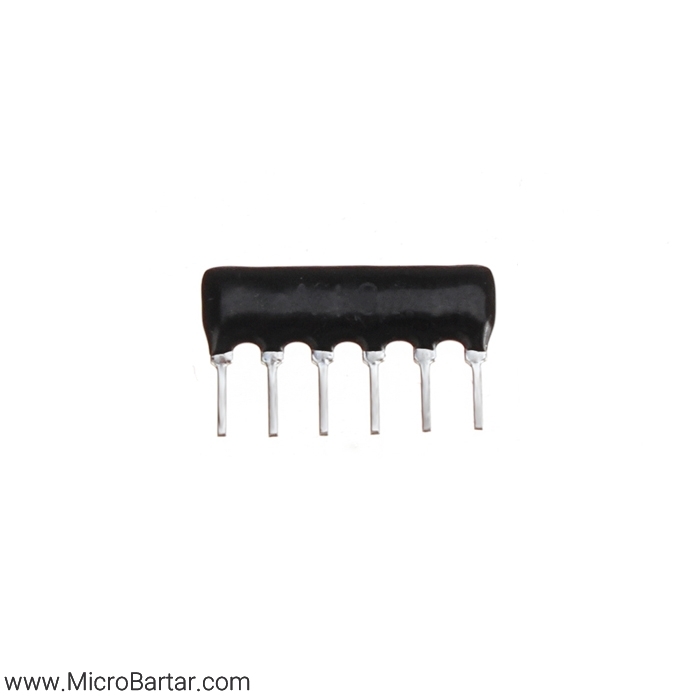

مقاومت آرایه ای 33K-SIP6

مقاومت آرایه‌ای 33K اهم

نوع SIP-6 با پایه مشترک

مقاومت آرایه‌ای 33K اهم مدل SIP-6، شامل مجموعه‌ای از پنج مقاومت با مقدار 33 کیلو اهم است که همگی دارای یک پایه مشترک هستند. این نوع مقاومت به‌صورت مجتمع در یک پکیج خطی عرضه می‌شود و برای ساده‌سازی طراحی برد، صرفه‌جویی در فضا و کاهش تعداد قطعات بسیار کاربردی است.

پایه مشترک معمولاً با یک نقطه یا علامت روی بدنه مشخص شده و باقی پایه‌ها به مقاومت‌های مجزا متصل‌اند.

⚙️ ویژگی‌های فنی:

• مقدار مقاومت هر مسیر: 33kΩ (کیلو اهم)

• تعداد پایه‌ها: 6 پایه (5 مقاومت + 1 پایه مشترک)

• نوع پکیج: SIP (Single Inline Package)

• پیکربندی: 5 مقاومت با یک سر مشترک و سرهای مجزا

• نوع نصب: Through Hole (نصب از طریق سوراخ روی برد)

• تلورانس: ±5%

• توان هر مقاومت: حدود 0.125 وات (بسته به سازنده)

✅ کاربردها:

• Pull-up یا Pull-down کردن چند خط دیجیتال در میکروکنترلر

• تثبیت سطح ولتاژ خطوط ورودی و خروجی

• کاهش نویز در مدارهای دیجیتال

• استفاده در طراحی‌های ماژولار، بردهای توسعه و کنترل‌کننده‌ها

• جایگزینی مناسب برای چند مقاومت تکی

💡 نکات کاربردی:

• پایه مشترک معمولاً پایه اول یا آخر است و با نقطه مشخص می‌شود.

• طراحی فشرده آن باعث صرفه‌جویی در فضا و ساده‌تر شدن PCB می‌شود.

• مناسب برای خطوط I/O که نیاز به مقاومت‌های مشابه دارند.
