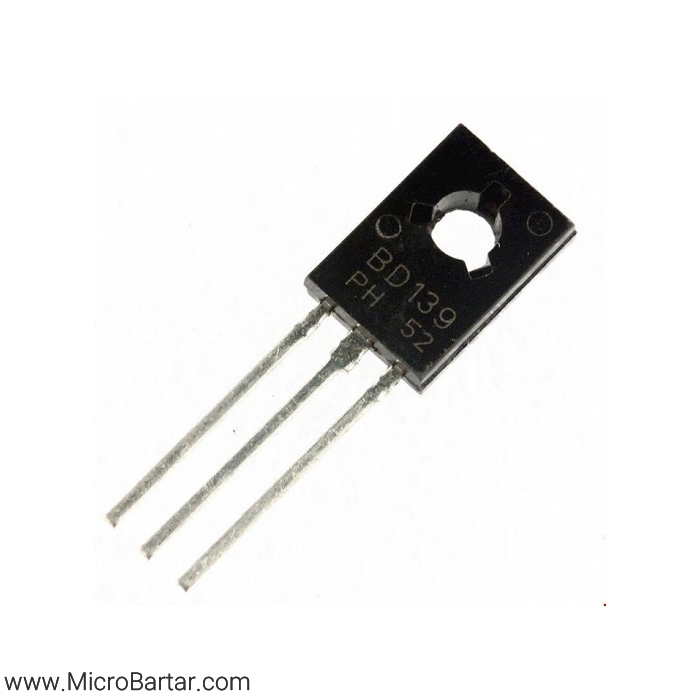

ترانزیستور BD139 (TO-126)
ترانزیستور BD139 یک ترانزیستور NPN با توان متوسط است که برای کاربردهای تقویتکننده و سوئیچینگ در مدارهای الکترونیکی مورد استفاده قرار میگیرد. این قطعه در بستهبندی TO-126 عرضه میشود و به دلیل قابلیت تحمل جریان و ولتاژ مناسب، در بسیاری از پروژههای الکترونیکی کاربرد دارد.
ویژگیها و مشخصات فنی:
- نوع ترانزیستور: NPN
- بهره جریان (hFE): 40 تا 250
- تعداد پایهها: 3
- ولتاژ کلکتور-امیتر (Vce): 80 ولت
- جریان کلکتور (Ic): 1.5 آمپر
- توان تلفاتی در دمای ۲۵ درجه:
- PD @ Tc=25°C: 12.5 وات
- PD @ Ta=25°C: 1.25 وات
- محدوده دمای کاری: 65- تا 150+ درجه سانتیگراد
- فرمت پایهها: TO-126
- ابعاد:
- طول: 7.8 میلیمتر
- عرض: 2.7 میلیمتر
- ارتفاع: 10.8 میلیمتر
کاربردها:
- تقویتکنندههای صوتی
- مدارهای سوئیچینگ
- درایورهای رله و موتور
- منابع تغذیه سوییچینگ
ترانزیستور BD139 به دلیل تحمل جریان بالا و توانایی اتلاف حرارت مناسب، یکی از انتخابهای محبوب در طراحی مدارهای قدرت و تقویتکنندهها محسوب میشود.
وزن | 1 گرم |
---|---|
نوع پکیج | DIP |
