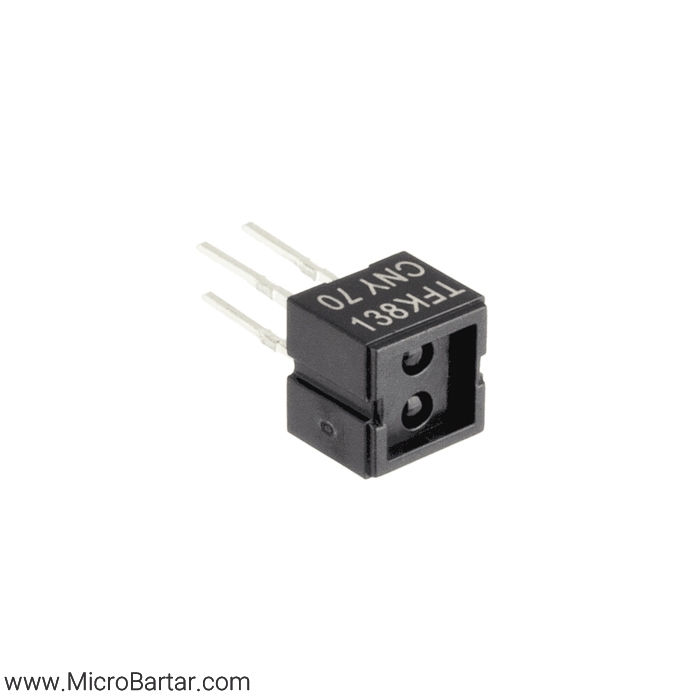

فرستنده گیرنده مادون قرمز سطحی CNY70
سنسور CNY70 یک فرستنده و گیرنده مادون قرمز بازتابی است که برای تشخیص اشیا در فاصله نزدیک به کار میرود. این قطعه شامل یک LED فرستنده مادون قرمز و یک فتوترانزیستور گیرنده است که در کنار یکدیگر در یک پکیج قرار گرفتهاند.
ویژگیهای فنی:
- فاصله تشخیص: 0 تا 5 میلیمتر
- ولتاژ کلکتور-امیتر (VCEO): حداکثر 32 ولت
- حداکثر جریان کلکتور: 50 میلیآمپر
- ولتاژ مستقیم LED: 1.25 ولت
- ولتاژ معکوس: 5 ولت
- جریان مستقیم: 50 میلیآمپر
- توان تلفاتی: 200 میلیوات
- طول موج نور ساطع شده: 950 نانومتر
ویژگیهای فیزیکی:
- ابعاد:
- طول: 7 میلیمتر
- عرض: 7 میلیمتر
- ارتفاع: 6 میلیمتر
- نوع خروجی: فتوترانزیستور
- روش نصب: Through Hole (نصب DIP)
- نوع پایهها: Solder Pin (پایههای لحیمشونده)
محدوده دمای کاری:
- حداقل: -40 درجه سانتیگراد
- حداکثر: +85 درجه سانتیگراد
کاربردها:
- رباتیک (تشخیص خطوط و موانع)
- سیستمهای تشخیص موقعیت و حضور اشیا
- کنترل صنعتی و دستگاههای شمارشگر
- سیستمهای امنیتی حساس به حرکت و فاصله
- دستگاههای کنترل از راه دور مادون قرمز
این قطعه به دلیل دقت بالا و ابعاد کوچک، گزینهای مناسب برای پروژههای صنعتی و آموزشی است.
