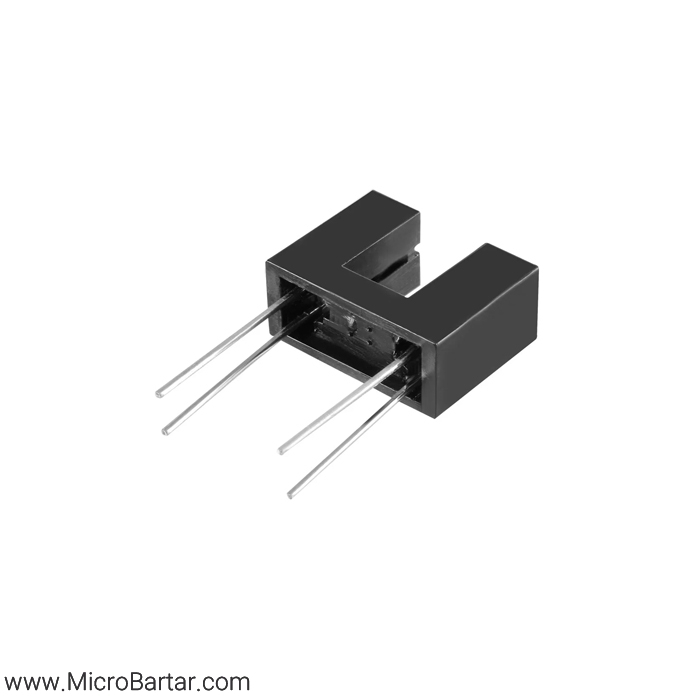

اپتوکانتر HY301-07

اپتوکانتر HY301-07 یک سنسور نوری با عملکرد بالا برای تشخیص حضور یا عبور اشیاء است. این سنسور با استفاده از فرستنده مادون‌قرمز و فتوترانزیستور امکان تشخیص دقیق و سریع اجسام مات را فراهم می‌کند.


مشخصات فنی

  • مدل: HY301-07
  • نوع خروجی: فتوترانزیستور (Photo Transistor)
  • طول موج انتشار: 940 نانومتر
  • جریان مستقیم دیود مادون‌قرمز: 50 میلی‌آمپر
  • ولتاژ معکوس دیود مادون‌قرمز: 5 ولت
  • توان مصرفی ترانزیستور: 75 میلی‌وات
  • جریان کلکتور ترانزیستور: 50 میلی‌آمپر
  • ولتاژ کلکتور-امیتر فتوترانزیستور: 30 ولت
  • ولتاژ امیتر-کلکتور فتوترانزیستور: 5 ولت
  • توان مصرفی دیود: 100 میلی‌وات
  • دمای کاری: 55- تا 100 درجه سانتی‌گراد
  • تعداد پین‌ها: 4

ابعاد

  • عرض شیار: 5.2 میلی‌متر
  • عمق شیار: 7.8 میلی‌متر
  • طول پین‌ها: 11.8 میلی‌متر
  • ابعاد کلی: 21.8 × 13.3 × 6.1 میلی‌متر

ویژگی‌ها

  1. عملکرد سریع و دقیق: ایده‌آل برای تشخیص لحظه‌ای در کاربردهای صنعتی و رباتیک.
  2. طراحی مقاوم: مناسب برای شرایط دمایی و محیطی سخت.
  3. تشخیص اشیاء مات: با دقت بالا برای پروژه‌های خودکارسازی و شمارش.
  4. نصب و راه‌اندازی آسان: طراحی ساده برای پروژه‌های DIY و سیستم‌های صنعتی.

کاربردها

  • تشخیص اشیاء در خطوط تولید
  • سیستم‌های شمارش خودکار
  • ماشین‌های چاپ و بسته‌بندی
  • رباتیک و اتوماسیون صنعتی
  • پرینترها، اسکنرها، و ماشین‌های کپی

نحوه عملکرد

سنسور HY301-07 شامل یک دیود مادون‌قرمز و یک فتوترانزیستور است که روبه‌روی یکدیگر قرار دارند. با ورود جسم مات به شیار سنسور، سیگنال خروجی تغییر کرده و امکان تشخیص جسم یا شمارش فراهم می‌شود.
