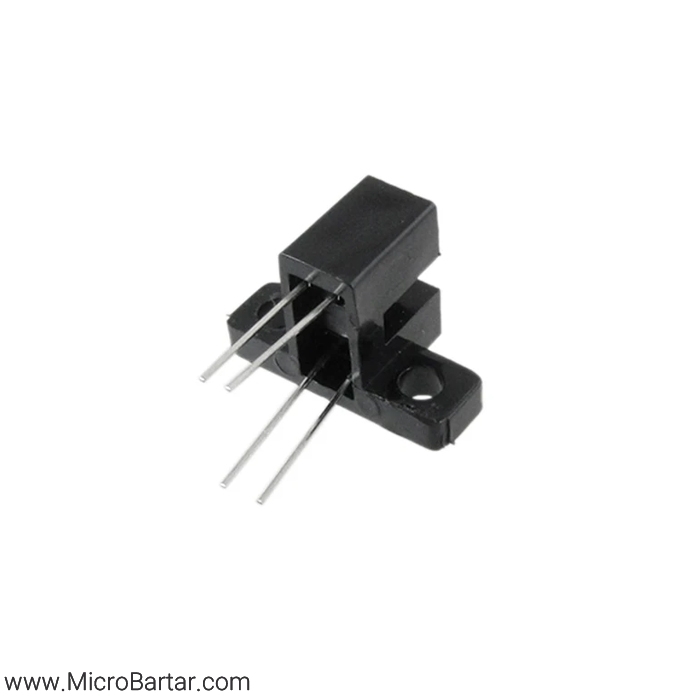

اپتوکانتر HY805

اپتوکانتر HY805 یک سنسور نوری ساده و کارآمد برای تشخیص حضور یا عبور اشیاء است. این سنسور با استفاده از فرستنده مادون‌قرمز و فتوترانزیستور، امکان تشخیص سریع و دقیق اجسام مات را فراهم می‌کند.


مشخصات فنی

  • مدل: HY805
  • نوع خروجی: فتوترانزیستور (Photo Transistor)
  • طول موج انتشار: 940 نانومتر
  • جریان مستقیم دیود مادون‌قرمز: 50 میلی‌آمپر
  • ولتاژ معکوس دیود مادون‌قرمز: 5 ولت
  • توان مصرفی ترانزیستور: 75 میلی‌وات
  • جریان کلکتور ترانزیستور: 20 میلی‌آمپر
  • ولتاژ کلکتور-امیتر فتوترانزیستور: 30 ولت
  • ولتاژ امیتر-کلکتور فتوترانزیستور: 5 ولت
  • توان مصرفی دیود: 100 میلی‌وات
  • دمای کاری: 55- تا 100 درجه سانتی‌گراد
  • تعداد پین‌ها: 4

ابعاد

  • عرض شیار: 2.8 میلی‌متر
  • عمق شیار: 6.3 میلی‌متر
  • طول پین‌ها: 11.87 میلی‌متر
  • ابعاد کلی: 21.6 × 19 × 12.9 میلی‌متر

ویژگی‌ها

  1. عملکرد دقیق و سریع: مناسب برای کاربردهایی که نیاز به تشخیص لحظه‌ای دارند.
  2. ساختار مقاوم: طراحی از جنس پلاستیک و فلز با کیفیت بالا.
  3. بازه دمای کاری وسیع: مناسب برای محیط‌های صنعتی و شرایط دمایی مختلف.
  4. تشخیص اشیاء مات: فاصله تشخیص تا 3 میلی‌متر.
  5. طراحی ساده و کاربردی: مناسب برای پروژه‌های DIY و کاربردهای صنعتی.

کاربردها

  • تشخیص اشیاء در خطوط تولید
  • سیستم‌های شمارش خودکار
  • پرینترها و اسکنرها
  • ماشین‌های کپی و فکس
  • سیستم‌های رباتیک و صنعتی

نحوه عملکرد

اپتوکانتر HY805 شامل یک دیود مادون‌قرمز و یک فتوترانزیستور است که روبه‌روی یکدیگر قرار دارند. با ورود جسم مات به شیار سنسور، سیگنال خروجی تغییر کرده و امکان تشخیص جسم یا شمارش فراهم می‌شود.

وزن 1 گرم
