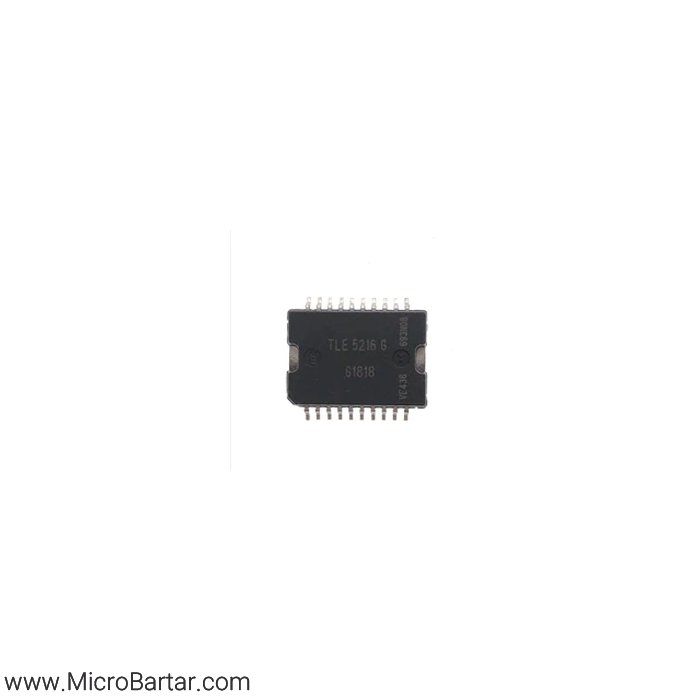

IC TLE5216 SMD

شناسه محصول: Ecu-TLE5216-SMD دسته: برچسب: , , , ,

توضیحات محصول

انژکتور یک شیر برقی است که می تواند در هر ثانیه بارها باز و بسته شود. داخل انژکتور یک سلونوئید و یک سوپاپ سوزنی شکل قرار گرفته است. برق 12 ولت از طریق رله دوبل به پایه شماره 2 انژکتور می رود و ECU با ارسال پالس منفی به پایه دیگر انژکتور در لحظه مشخص، زمان باز بودن آن را کنترل می نماید. آی سی TLE5216 یک سوئیچ 4 کاناله با منطق صفر (منفی) می باشد که با توجه به پالس دریافتی از میکروکنترلر قادر است در زمان مشخص از پایه های خروجی سیگنال منفی با فرکانس مختلف ارسال نماید . این سیگنال به طور مستقیم به انژکتور متصل است . آی سی TLE5216 در پکیج PSO توسط شرکت زیمنس تولید شده و دارای 20 پایه می باشد . پایه های شماره 5 ، 7 ، 14 و 16 پایه های خروجی آی سی می باشد .

کاربرد ECU : موتور
سازنده ای سی یو : Sagem
مدل های بوش : S2000
کاربرد آیسی : انژکتور
پکیج آیسی : SOP
تعداد پایه : 20
سازنده آیسی : Infineon

وزن1 g
برند

Infineon

نوع پکیج

SMD
