ماژول LCD N96 رنگی 2.8 اینچ به همراه تاچ اسکرین

شناسه محصول: LCD-N96-Touch-Screen-Module دسته: برچسب: , , ,

تماس بگیرید

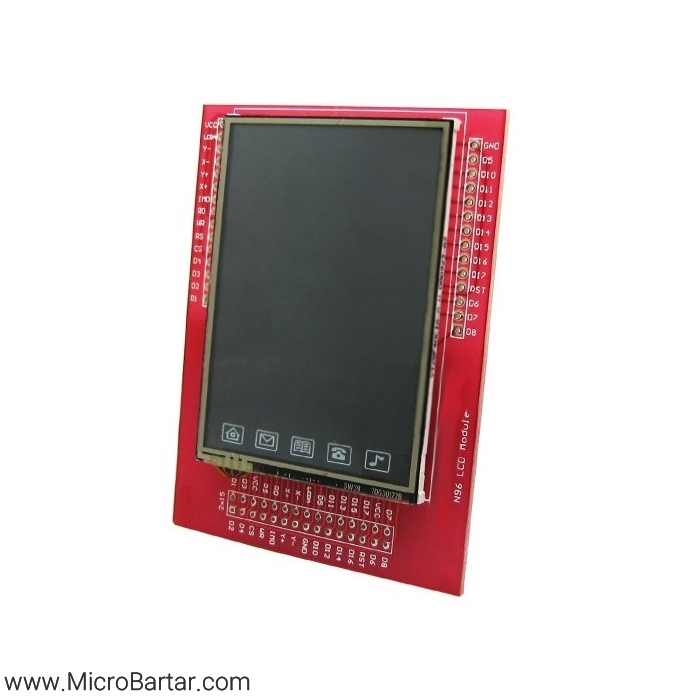

ماژول LCD رنگی 2.8 اینچ N96 به همراه تاچ اسکرین

این ماژول LCD رنگی 2.8 اینچ که در بازار با نام LCD Nokia N96 چینی شناخته می‌شود، دارای چیپست کنترلی ILI9325/ILI9320 بوده و از طریق رابط 8 یا 16 بیتی با انواع میکروکنترلرهای 8 و 32 بیتی مانند AVR، XMEGA، PIC و ARM ارتباط برقرار می‌کند. این نمایشگر دارای قابلیت لمسی (Touch Screen) نیز می‌باشد.

ویژگی‌ها:

  • رزولوشن: 320×240 پیکسل
  • ابعاد نمایشگر: 2.8 اینچ (تقریباً 7×5 سانتی‌متر)
  • چیپست کنترلی: ILI9325 / ILI9320
  • رابط ارتباطی: 8 بیتی / 16 بیتی (قابل تغییر با لحیم‌کاری)
  • سازگار با: میکروکنترلرهای AVR، XMEGA، PIC، ARM
  • قابلیت لمسی: دارد

نکات مهم:

  • به‌صورت پیش‌فرض برای رابط 16 بیتی تنظیم شده است.
  • برای تغییر حالت به مود 8 بیتی باید مقاومت‌های روی ماژول را تغییر داده یا از پایه IM0 استفاده کنید (نیاز به لحیم‌کاری).
  • نسخه‌های مختلفی از این نمایشگر در بازار وجود دارد که همه‌ی آن‌ها به‌راحتی راه‌اندازی نمی‌شوند؛ بنابراین، باید از چیپست‌های سازگار ILI9325 و ILI9320 استفاده شود.

کاربردها:

  • نمایش داده‌ها و اطلاعات در پروژه‌های الکترونیکی و صنعتی
  • طراحی سیستم‌های گرافیکی و واسط کاربری (GUI)
  • استفاده در سیستم‌های نهفته (Embedded Systems)
  • نمایش اطلاعات سنسورها و ماژول‌ها

این ماژول یک گزینه‌ی مناسب برای پروژه‌هایی است که نیاز به نمایش گرافیکی رنگی با قابلیت لمسی دارند و از طریق میکروکنترلرها قابل راه‌اندازی هستند.
