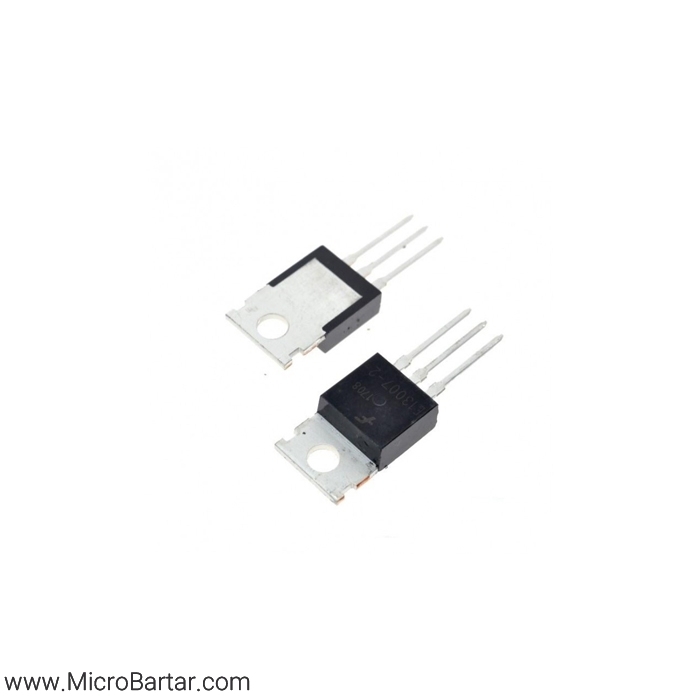

ترانزیستور MJE13007 TO-220

شناسه محصول: MJE13007-TO-220 دسته: برچسب: , , ,

30,263 تومان

21 در انبار

ترانزیستور MJE13007 TO-220

ترانزیستور قدرت NPN مناسب برای منابع تغذیه سوئیچینگ

ترانزیستور MJE13007 یک ترانزیستور قدرت NPN از نوع BJT است که به‌طور ویژه برای استفاده در منابع تغذیه سوئیچینگ طراحی شده است. این قطعه به دلیل قابلیت تحمل ولتاژ و جریان بالا، گزینه‌ای مناسب برای کاربردهای صنعتی و تجاری محسوب می‌شود.

مشخصات فنی ترانزیستور MJE13007:

  • نوع ترانزیستور: BJT
  • بهره (hFE): 5 تا 40
  • تعداد پایه: 3
  • ولتاژ کلکتور-امیتر (Vce): 400 ولت
  • جریان کلکتور (Ic): 8 آمپر
  • توان اتلافی (PD @ Tc=25°C): 80 وات
  • محدوده دمای کاری: -65 تا +150 درجه سانتی‌گراد
  • پلاریته ترانزیستور: NPN
  • فرمت پایه‌ها: TO-220
  • ابعاد:
    • طول: 10.28 میلی‌متر
    • عرض: 4.82 میلی‌متر
    • ارتفاع: 15.75 میلی‌متر
  • شماره قطعه: MJE13007

ویژگی‌های ترانزیستور MJE13007:

  1. تحمل ولتاژ بالا: قابلیت تحمل ولتاژ کلکتور-امیتر تا 400 ولت، که آن را برای کاربردهای با ولتاژ بالا مناسب می‌کند.
  2. جریان کلکتور بالا: جریان نامی 8 آمپر، مناسب برای مدارهای قدرت.
  3. توان اتلاف حرارتی بالا: اتلاف توان 80 وات در دمای 25 درجه سانتی‌گراد، به افزایش بازدهی سیستم کمک می‌کند.
  4. پکیج TO-220: سهولت در نصب بر روی هیت سینک و دفع حرارت مؤثر.
  5. پایداری حرارتی بالا: مناسب برای کاربردهای با دمای متغیر.

کاربردهای ترانزیستور MJE13007:

  • منابع تغذیه سوئیچینگ (SMPS)
  • اینورترهای DC به AC
  • کنترل‌کننده‌های موتورهای DC
  • سیستم‌های روشنایی LED
  • مدارهای مبدل ولتاژ و بوستر

مزایای استفاده از ترانزیستور MJE13007:

  • قابلیت سوئیچینگ سریع برای افزایش بازدهی مدار
  • اتلاف توان پایین و عملکرد پایدار
  • عمر طولانی و عملکرد قابل اعتماد در شرایط محیطی سخت

با توجه به ویژگی‌های برجسته و کارایی بالا، ترانزیستور MJE13007 TO-220 یکی از گزینه‌های ایده‌آل برای طراحان مدارهای قدرت محسوب می‌شود.
