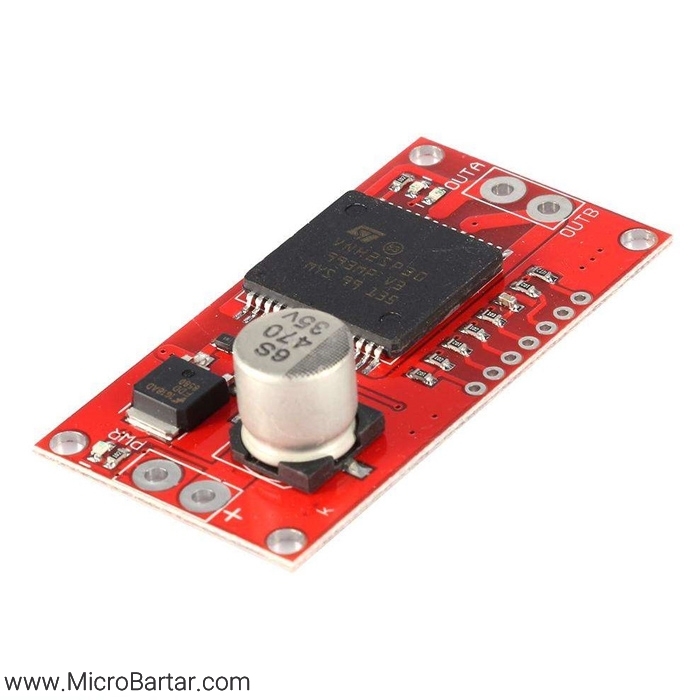

ماژول درایور موتور VNH2SP30

توضیحات محصول

ماژول VNH2SP30 نمونه ی تقویت شده از شیلد درایور موتور آردوموتو می باشد. با این تفاوت که آی سی VNH2SP30 full-bridge موجود در این ماژول جایگزین L298 H-bridge شده است مدار داخلی این ماژول به گونه ای طراحی و تقویت شده که می تواند یک  موتور جریان بالا را راه اندازی کند.چیپ این ماژول به هنگام استفاده در جربانهای بالاتر از 6 آمپر بطور محسوسی گرم می شود. در نتیجه در هنگام راه اندازی این ماژول در کاربردهای با مصرف جریان بالا برای بهبود عملکرد، استفاده از هیت سینک یا فن ضروری است. از این ماژول می توان به همراه آردینو برای راه اندازی موتور استفاده کرد.

مشخصات

  • ولتاژ ماکزیمم: 16V
  • حداکثر جریان نامی : 30A
  • جریان دهی پیوسته عملی: 14A
  • دارای سنسور جریان قابل اتصال به پایه ورودی آنالوگ آردوینو
  • مقاومت ماسفت در حالت روشن: 19mΩ
  • فرکانس PWM ماکزیمم: 20KHz
  • دارای سیستم حفاظت حرارتی که با افزایش دما درایور را خاموش میکند
  • دارای سیستم حفاظت ولتاژ که در صورت کاهش و افزایش بیش از حد ولتاژ درایور را خاموش میکند.
