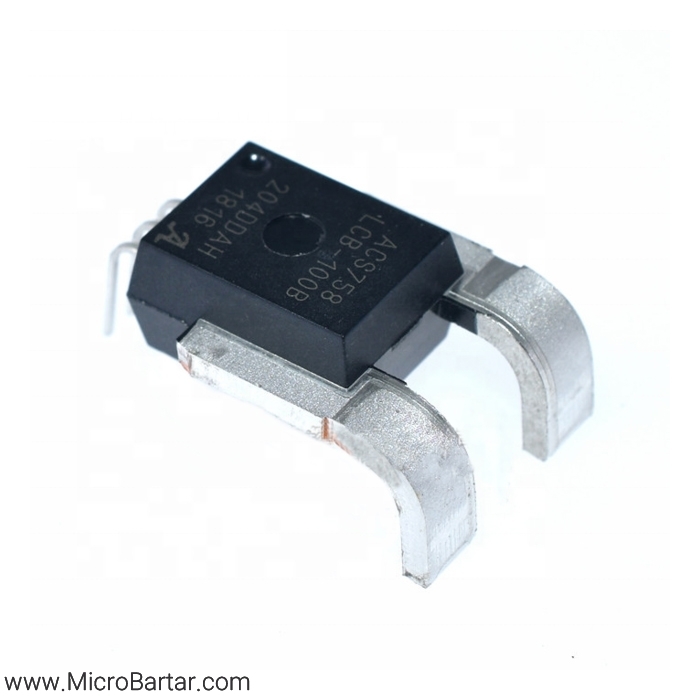

سنسور جريان ACS758-100B

تماس بگیرید

توضیحات محصول

سنسورهاي جريان اثر هال سري ACS758 از محصولات شركت Allegro می‌باشد که براي اندازه گيري جريان دقيق AC و DC در سيستمهاي مختلف طراحي شده اند.

اين قطعه شامل يك مدار اثر هال دقيق با آفست پايين و يك مسير جريان از جنس مس با خلوص بالاست. مسير جريان بگونه اي طراحي شده كه از نزديك چيپ اثر هال عبور كند. عبور جريان از مسير هادي مس ميداني مغناطيسي توليد ميكند كه بوسيله سنسور اثر هال دريافت و به ولتاژي متناسب با شدت ميدان تبديل ميشود. دقت اين سنسور به واسطه نزديكي سيگنال مغناطيس با مبدل اثر هال بهينه شده است. با عبور جريان و ايجاد ميدان مغناطيسي ولتاژي متناسب با جريان عبوري توسط آي سي اثر هال ايجاد ميشود. بخش اثر هال اين سنسور كه با استفاده از تكنولوژي BiCMOS ساخته شده، آفست كمي دارد و با قابليت برش سيگنال يا chopping پايدار شده است.

اين سنسور در برابر تغييرات dV/dt روي هادي جريان و ميدانهاي الكتريكي سرگردان ايمني بالايي دارد. اين ويژگي حاصل تكنولوژي شيلد مجتمع است كه در شركت Allegro تحقيق و توسعه داده شده تا بواسطه اين تكنولوژي ريپل ولتاژ خروجي بسيار پايين آيد و در كاربردهاي ولتاژ بالا از تغييرات ناگهاني يا دريفت در ولتاژ آفست كاسته شود.

از عمده كاربردهاي اين سنسور ميتوان به كنترل موتور، تشخيص و مديريت مصرف كننده هاي توان، منابع تغذيه و مبدلهاي DC به DC، AC به DC و محافظت در برابر اضافه بار مصرف اشاره نمود.

مقاومت داخلي هادي مس در حدود 100 ميكرواهم است كه تلفات تواني بسيار ناچيزي خواهد داشت. ضخامت پايه مسي حامل جريان بگونه اي طراحي شده تا بتواند جريانهاي بسيار بالاتر از رنج كاري سنسور را نيز تحمل كند. پايه هاي حامل جريان از پايه هاي سيگنال (پايه هاي 1 تا 3) ايزوله هستند. اين سنسورها پيش از خروج از كارخانه سازنده براي عملكردي با دقت ذكر شده در اسناد فني كاليبره شده اند.

مشخصات

  • ولتاژ خروجی متناسب با جریان های AC یا DC
  • ايمني بالا در برابر نويز محيطهاي صنعتي
  • استفاده از تكنيك شيلد مجتمع براي كاهش كوپلينگ خازني از هادي جريان روي نيمه هادي
  • دقت بالا و خطاي كم با استفاده از جبرانسازي حرارتي بهره و آفست
  • ابعاد كوچك با مونتاژ و نصب آسان
  • داراي آي سي اثر هال يكپارچه براي دقت بالا
  • تلفات توان فوق العاده پايين: مقاوت 100 ميكرو اهم در مسير هادي جريان
  • ايزولاسيون گالوانيك براي كاربردهايي با جريان و ولتاژ بالا
  • قابليت راه اندازي با ولتاژ تغذيه 3.0 تا 5.5 ولت
  • پهناي باند در حدود 20 كيلوهرتز
  • 3 ميكرو ثانيه زمان پاسخگويي به جريانهاي لحظه اي
  • خروجي ولتاژ متناسب با جريانهاي AC و DC
  • دقت كاليبره شده توسط شركت سازنده
  • ولتاژ آفست خروجی پایدار
  • هيسترزيس مغناطيسي نزديك به صفر
  • دارای سایز کوچک،با قابلیت نصب آسان
نوع پکیج

DIP
