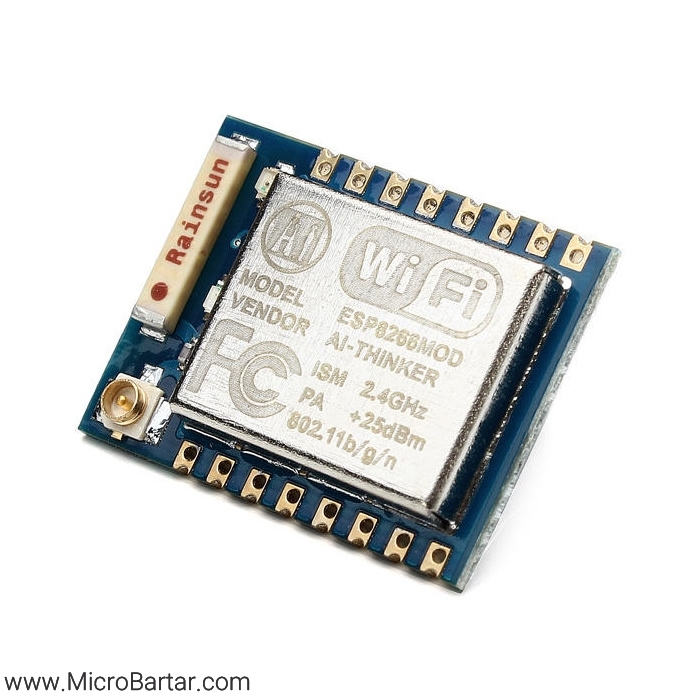

ماژول وای فای ESP8266 ESP-07

توضیحات محصول

ماژول وای فای ESP-07 برای اضافه کردن قابلیت Wi-Fi در سیستم ها، امکانات زیادی را در اختیارتان قرار می دهد.این ماژول به صورت مونتاژ سطحی SMD و یا Through-Hole با استفاده از پین هدر (2mm) مونتاژ و استفاده شود.ابعاد این ماژول کوچک  می باشد، نیاز به قطعات جانبی زیادی ندارد و قیمت مناسبی دارد که با استفاده از آن می توانید قابلیت وای فای را به مدارات خود اضافه کنید.

نحوه ارتباط با ماژول

مداری دارید که شامل میکروکنترلر می باشد و میخواهید قابلیت وایفای را به آن اضافه نمایید و آن را به شبکه متصل نمایید با استفاده از این ماژول می توانید این قابلیت را به مدار خود اضافه نمایید. ارتباط بین میکروکنترلر و این ماژول سریال می باشد و به وسیله AT Command می توانید از همه قابلیت های این ماژول استفاده نمایید. همچنین می توانید از آن به عنوان یک میکروکنترلر برای ساخت مدارات خود استفاده نمایید. این ماژول امکانات زیادی از جمله تعداد قابل توجهی I/O ، پورت سریال ، A/D و … را دارد که می توانید از راه های مختلف برای آن برنامه نویسی نمایید ساده ترین آنها استفاده از برنامه آردوینو می باشد که کتابخانه های زیادی دارد و نمونه کدهای بسیاری در اینترنت موجود می باشد. ماژول وای فای esp-07 توسط شرکت Ai-thinker  طراحی و ساخته شده است. هسته پردازنده ای که در آن استفاده شده است Tensilica L106 می باشد که یک پردازنده بسیار کم مصرف 16-32 بیتی با فرکانس کاری 80 مگاهرتز و 160 مگاهرتز است، از RTOS پشتیبانی می کند، که با Wi-Fi MAC/BB/RF/PA/LNA به همراه آنتن داخلی مجتمع شده است. این ماژول از استاندارد IEEE802.11 b/g/n و پروتکل  TCP/IPپشتیبانی می کند. از این ماژول می توان در شبکه های موجود استفاده کرد یا از آن به عنوان یک کنترلر کننده ه صورت جداگانه استفاده نمود.

ماژول وای فای ESP8266 یک راه حل امن و مطمئن برای شبکه های وایفای می باشد، که می تواند درون شبکه های آنلاین بزرگ استفاده شود و یا به صورت آفلاین مورد استفاده قرار گیرد.

مشخصات

هر گاه درمورد یک ماژول وای فای Esp8266 حرفی زده می شود منظور یک ماژول می باشد که شامل آی سی ESP8266 که پایه تمامی ماژول های وایفای می باشد به علاوه تعدادی قطعه جانبی (خازن، مقاومت و …) و یک آی سی فلش که در کنار آی سی اصلی می آید و حافظه قابل برنامه نویسی می باشد.بنابر این تمامی مشخصات ماژول های وایفای سری ESP8266 مشخصات یکسانی دارند فقط در اندازه حافظه فلش و نوع آنتن و شکل ظاهری با یکدیگر متفاوت می باشند.

  • پشتیبانی از استاندارد 11 b/g/n
  • پردازنده 32 بیتی
  • 10-bit ADC
  • Integrated TCP/IP protocol stack
  • Integrated TR switch, balun, LNA, power amplifier and matching network
  • PLL و رگولاتور داخلی
  • پشتیبانی از آنتن های متنوع
  • Wi-Fi 2.4 GHz, support WPA/WPA2
  • قابل استفاده در مدهای کاری Station و AP نرم افزاری و همچنین در هر دو مد همزمان قابل استفاده می باشد
  • Support Smart Link Function for both Android and iOS devices
  • دارای امکانات SDIO 2.0, (H) SPI, UART, I2C, I2S, IRDA, PWM, GPIO
  • STBC, 1×1 MIMO, 2×1 MIMO
  • A-MPDU & A-MSDU aggregation and 0.4s guard interval
  • Deep sleep power <10uA, Power down leakage current < 5uA
  • Wake up and transmit packets in < 2ms
  • Standby power consumption of < 1.0mW (DTIM3)
  • +20dBm output power in 802.11b mode
  • Operating temperature range -40C ~ 125C
