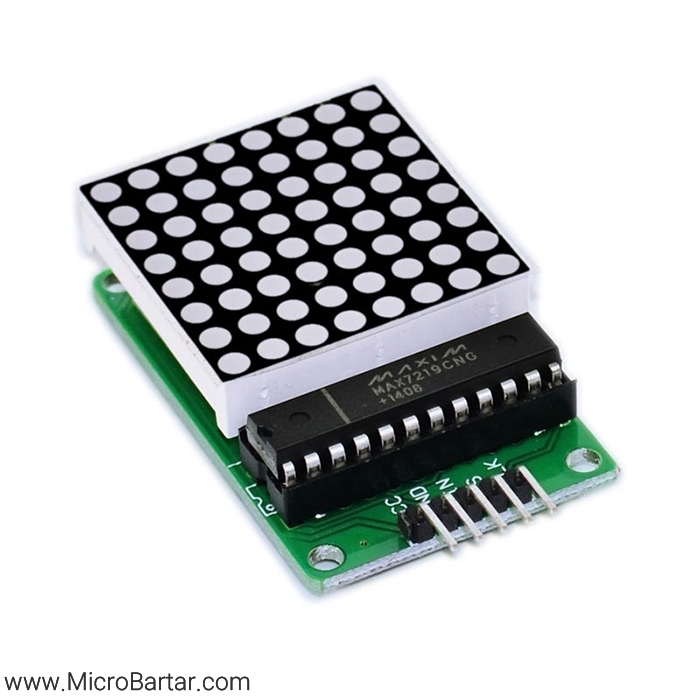

ماژول دات ماتریس MAX7219

توضیحات محصول

ماژول LED دات ماتریس 8×8 به شما این اجازه را می دهد بدون سیم کشی پیچیده، از لذت راه اندازی نمایشگرهای دات ماتریسی بهره ببرید.در طراحی این ماژول از درایور LED دات ماتریس سریال MAX7219 استفاده شده است که به صورت multiplexing همه LEDها را راه اندازی می‌کند.

دات ماتریس ها آرایه ای از LED هستند که در یک بسته قرار گرفته اند و بعنوان نمایشگر مورد استفاده قرار می گیرند. در حالت عادی برای اتصال یک دات ماتریس 8*8 به میکرو ، باید 16 پایه خروجی دات ماتریس به میکروکنترلر و یا برد آردینو متصل شود که این امر محدودیت های بسیاری را در طراحی ایجاد میکند در حالی که با استفاده از ماژول دات ماتریس میتوان تنها با اتصال 3 پایه به میکرو این کار را انجام داد.

برای افزایش نمایشگر دات ماتریسی تنها به 3 پین DIN و CS و CLK نیاز است، طراحی فیزیکی این ماژول به نحوی انجام شده است که به راحتی می توان آنها کنار هم قرارداد بدون اینکه فضای خالی وجود داشته باشد، لذا به راحتی می توان یک کاراکتر عددی یا الفبایی یا یک کلمه و جمله را نمایش داد.

لازم به ذکر است که این ماژول برای اتصال به بردهای آردوینو مناسب است و تنها به 3 پین برای ارسال داده احتیاج دارد، لذا ساخت انواع پنل های نمایشی الکترونیکی با آن به سادگی امکان پذیر است.
