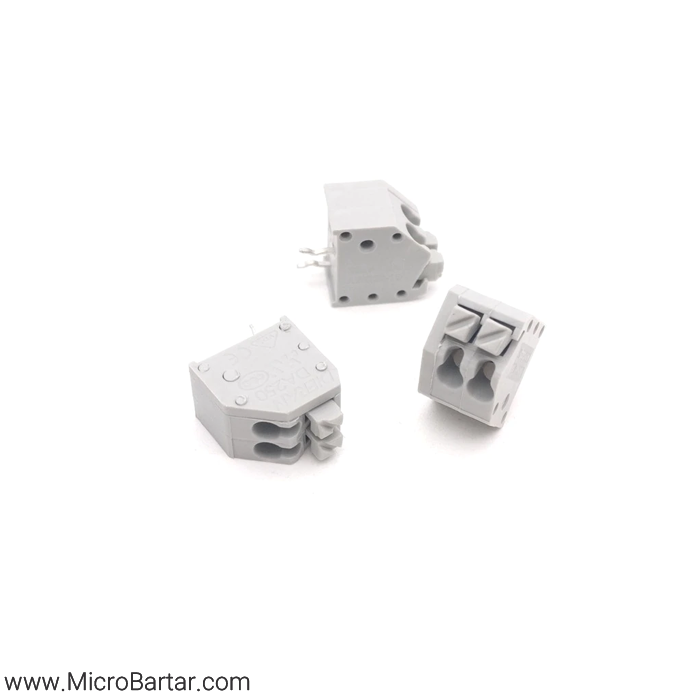

Terminal Block Push Button KF250-3.5mm-2P

شناسه محصول: Terminal-Block-Push-Button-KF250-3.5mm-2P دسته: برچسب: , , , , ,

تماس بگیرید

معرفی Terminal Block Push Button KF250-3.5mm-2P

Terminal Block Push Button KF250-3.5mm-2P یک کانکتور کوچک و کارآمد برای نصب روی بردهای PCB است که از نوع ترمینال بلوک با مکانیزم فشاری برای اتصال سیم‌ها استفاده می‌کند. این مدل با قابلیت نصب ساده و سریع به لطف طراحی فنری و دکمه فشاری، انتخابی ایده‌آل برای پروژه‌های الکترونیکی و صنعتی می‌باشد.


مشخصات فنی

  • سازنده: DEGSON ELECTRONICS
  • نوع کانکتور: ترمینال بلوک PCB
  • جهت فضایی: زاویه‌دار 45 درجه
  • فاصله بین پایه‌ها: 3.5 میلی‌متر
  • تعداد مسیرها: 2 مسیر
  • نصب مکانیکی: روی بردهای PCB
  • نصب الکتریکی: گیره فنری، THT
  • نوع کانکتور: ترمینال با دکمه فشاری
  • جریان نامی: 5 آمپر
  • ولتاژ نامی: 400 ولت
  • جنس بدنه: PA66 (پلی‌آمید 66)
  • رنگ بدنه: خاکستری
  • جنس پین‌ها: فسفر برنز با پوشش قلع
  • طول: 8.5 میلی‌متر
  • ارتفاع: 11.5 میلی‌متر
  • عمق: 12 میلی‌متر
  • محدوده دمای کاری: -40 تا 105 درجه سانتی‌گراد
  • مقاومت در برابر شعله: UL94V-0
  • سایز سیم: 22AWG تا 18AWG
  • مقطع سیم: 200 تا 750 میکرومتر مربع
  • تاییدیه‌ها: CE، VDE، UL
  • نوع پیکربندی پین‌ها: 1×2

ویژگی‌ها

  1. نصب آسان: مکانیزم فنری و دکمه فشاری امکان نصب و جداسازی سریع سیم‌ها را فراهم می‌کند.
  2. طراحی مقاوم: بدنه از جنس PA66 با مقاومت در برابر شعله و دمای بالا.
  3. کاربرد صنعتی: مناسب برای پروژه‌هایی که نیاز به ولتاژ و جریان بالا دارند.
  4. زاویه‌دار 45 درجه: طراحی زاویه‌دار برای استفاده در فضاهای محدود.
  5. اتصال پایدار: استفاده از گیره فنری تضمین‌کننده اتصالات قوی و مطمئن است.
  6. ابعاد کوچک: مناسب برای استفاده در مدارهای فشرده.
  7. پوشش تینی شده: پین‌های با پوشش قلع برای جلوگیری از اکسیداسیون و افزایش رسانایی.

کاربردها

  • مدارات الکترونیکی: اتصالات سریع در بردهای PCB.
  • صنعتی: استفاده در کنترل‌کننده‌های صنعتی و اتوماسیون.
  • سیستم‌های برق: برای نصب سیم‌های ولتاژ بالا.
  • پروژه‌های DIY: مناسب برای پروژه‌های دانشجویی و آموزشی.

نکات مهم

  • سایز سیم: اطمینان حاصل کنید که سیم‌های مورد استفاده در محدوده مشخص شده (22AWG تا 18AWG) قرار دارند.
  • دما و ولتاژ کاری: در هنگام استفاده، دما و ولتاژ دستگاه را در محدوده مشخص شده نگه دارید.
  • نصب دقیق: پایه‌ها را به درستی روی برد لحیم کنید تا از عملکرد صحیح اطمینان حاصل شود.

Terminal Block Push Button KF250-3.5mm-2P با طراحی کاربردی و عملکرد قابل اعتماد، گزینه‌ای عالی برای مدارهای الکترونیکی و صنعتی است که نیاز به اتصالات مطمئن و سریع دارند.

وزن 2 گرم
