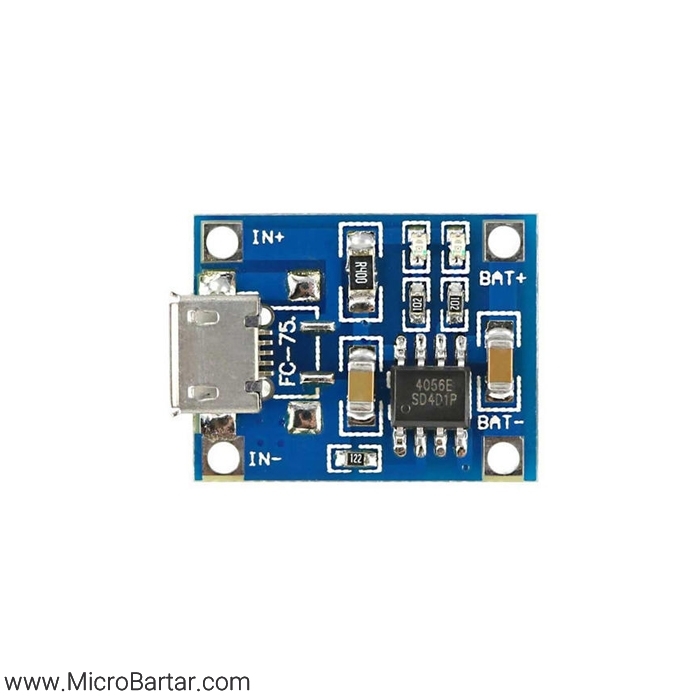

ماژول شارژر لیتیومی برای شارژ باطری های لیتیومی مانند لیتیوم یون و لیتیوم پلیمر مناسب می باشد. این ماژول برای شارژ یک سلول باطری لیتیوم پلیمر 3.7 ولتی 1 آمپر ساعت و یا بیشتر که محافظت داخلی ندارند، مناسب می باشد.ورودی آن را می توان هم از میکرو USB موجود در برد و هم توسط ترمینال های موجود در برد که در دو طرف میکرو یو اس بی قرار دارد، تامین کرد. استفاده از کانکتور میکرو USB باعث شده تا به راحتی بتوان از شارژرهای گوشی های آندروید استفاده کرد.بر روی برد این شارژر دو LED قرار دارد تا بتوان وضعیت شارژ باتری را در دو حالت شارژ کامل و در حال شارژ نشان دهد. یکی از قابلیت های این شارژر این است که مانع بیش از حد شارژ شدن باتری میشود به این شکل که وقتی جریان شارژ ولتاژ به 4.2 ولت رسید، شارژ قطع خواهد شد.
آی سی محافظ این ماژول DW01 میباشد، که جریان 1 آمپری شارژ را تامین و ولتاژ قطع را کنترل می نماید.
این مورد میبایست در نظر گرفته شود که افزایش ولتاژ ورودی بیش از 5 ولت باعث کاهش جریان شارژ شده و باعث سوختن چیپ نمی گردد. میزان درجه حرارت آی سی در حین کار حدود 60 درجه می باشد.
نکته مهم دیگر این است که ورودی معکوس تاثیری بر چیپ ندارد اما در خروجی باعث سوختن چیپ می گردد.

مشخصات

  • حالت شارژ: شارژ خطی
  • جریان شارژ: 1 آمپر(قابل تنظیم)
  • دقت و کیفیت شارژ: 1.5%
  • ولتاژ ورودی: 5.5 ~ 4.5 ولت
  • نهایت شارژ: 4.2 ولت
  • نمایش شارژ: نور آبی در حال شارژ، رنگ قرمز شارژ کامل
  • ارتباط ورودی: میکرو USB
  • دمای کاری: 85+ ~ 10- درجه سانتی گراد
  • اتصال معکوس: غیر مجاز
  • ابعاد بیرونی: 10 * 19 * 25 میلی متر
