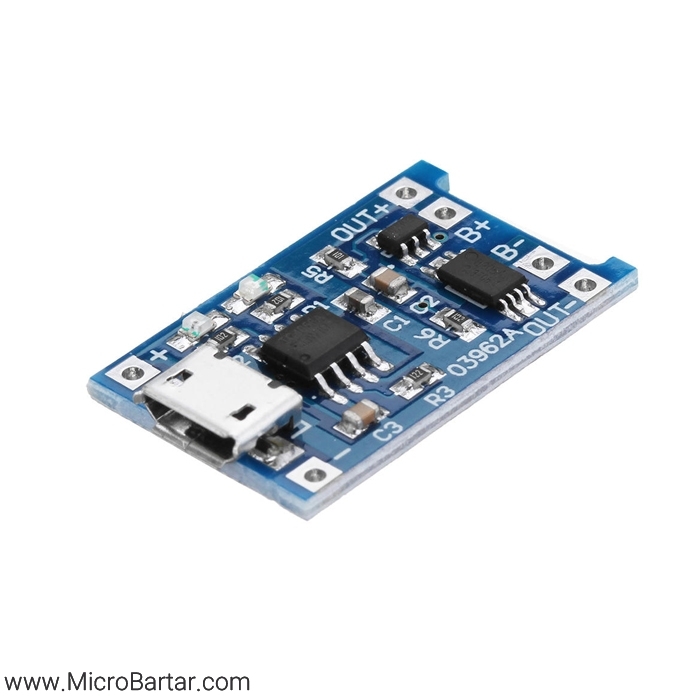

ماژول شارژر لیتیومی TP4056 با آی سی tp4050 می باشد که برای شارژ باطری های لیتیومی مناسب می باشد. ورودی آن را هم از میکرو یو اس بی موجود در برد میتوان تامین کرد و هم توسط ترمینال های موجود در برد که در دو طرف میکرو یو اس بی قرار دارد. این ماژول برای شارژ یک سلول باطری لیتیوم پلیمر 3.7 ولتی 1 آمپر ساعت و یا بیشتر که محافطت داخلی ندارند مناسب می باشد. آی سی محافظ این ماژول DW01 میباش، که جریان 1 آمپری شارژ را تامین میکند و همچنین ولتاژ قطع را کنترل می نماید. زمانی که ولتاژ باطری کمتر از 2.4 ولت شود جریان خروجی به بار توسط آی سی DW01 قطع می شود که ولتاژ باطری کمتر از این مقدار نشود. همچنین از شارژ شدن بیش از حد باطری در زمان شارژ جلوگیری میکند و جریان شارژ را زمانی که ولتاژ باطری به 4.2 ولت برسد قطع خواهد کرد.
مشخصات
- ولتاژ ورودی 5 ولتی که توسط پورت usb و یا ترمینال های موجود تامین می شود.
- ولتاژ شارژ کامل برابر 4.2 ولت می باشد
- جریان شارژ ماژول شارژر لیتیومی TP4056 برابر 1 آمپر می باشد. برای تغییر دادن مقدار جریان شارژ مقاومت 1.2 کیلو اهمی -RPROG- که نزدیک پد IN- می باشد.
- برای تغییر مقدار جریان شارژ مقدار این مقاومت را طبق جدول زیر متناسب با جریان شارژ مورد نیاز تعویض نمایید.
نکته: جریان مناسب برای شارژ باطری 37 الی 40 درصد ظرفیت باطری می باشد.
نحوه استفاده
یک کابل میکرو یو اس بی به شارژر متصل کنید و یا یک ولتاژ 5V DC به پدهای IN+ و IN- متصل نمایید.
باطری را به پد های B+ و B- متصل نمایید
لود (مصرف کننده) را به پدهای OUT+ و OUT- متصل نمایید.
نکته مهم: در زمان شارژ خروجی لود (مصرف کننده) را از مدار خارج نمایید
نمایشگر LED قرمز موجود در برد نشان دهنده شارژ شدن باطری می باشد.
نمایشگر LED سبز موجود در برد نشان دهنده شارژ کامل باطری می باشد.
نکته مهم: هرگز باطری را با جریانی بیشتر از جریان نامی ارائه شده برای باطری شارژ نکنید. (ماکزیمم جریان شارژ = 1C می باشد)
