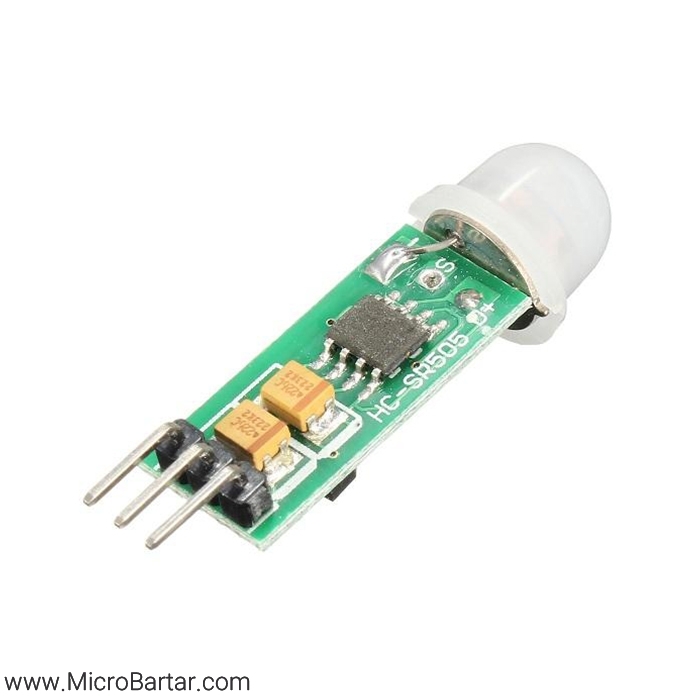

ماژول تشخیص حرکت بدن PIR HC-SR505

مشخصات فنی

ولتاژ کاری: 4.5 – 20 ولت DC
جریان خاموش: <60µA
سطح ولتاژ خروجی: 3.3 ولت بالا / 0 ولت پایین
ماشه: ماشه قابل استفاده مجدد
زمان تأخیر: 8 ثانیه (30±%)
زمان مسدود کردن: 2.5 ثانیه
زاویه القایی: زاویه مخروط کمتر از 100 درجه
محدوده تشخیص: تقریباً 3.0 متر
دمای کارکرد: -20 – 80 درجه
ابعاد تخته: حدوداً 23 در 10 میلی متر
قطر لنز سنسور: 10 میلی متر

شناسه محصول: HC-SR505-Module دسته: برچسب: , , , , , ,

تماس بگیرید

سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60  ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد.خروجی این سنسور تشخیص حركت می تواند مستقیما به یکی از پایه های میکروکنترل متصل گردد و در صورت تشخیص هر نوع حرکتی توسط سنسور مقدار این پین یک می گردد.

 مشخصات

  • ولتاژ کاری: 4.5 تا 20 ولت دی سی
  • مسافت تحت پوشش: 3متر
  • زاویه تشخیص: 100 درجه
  • قابل کار با باتری

 کاربردها

  • سیستم های امنیتی و ساخت دزدگیر
  • روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و … به وصورت هوشمند و بر اساس تشخیص حرکت
  • کنترل و اتوماسیون صنعتی
  • سیستم ها هشدار
  • درب های اتوماتیک
  • نور پردازی هوشمند
  • اسباب بازی ها
