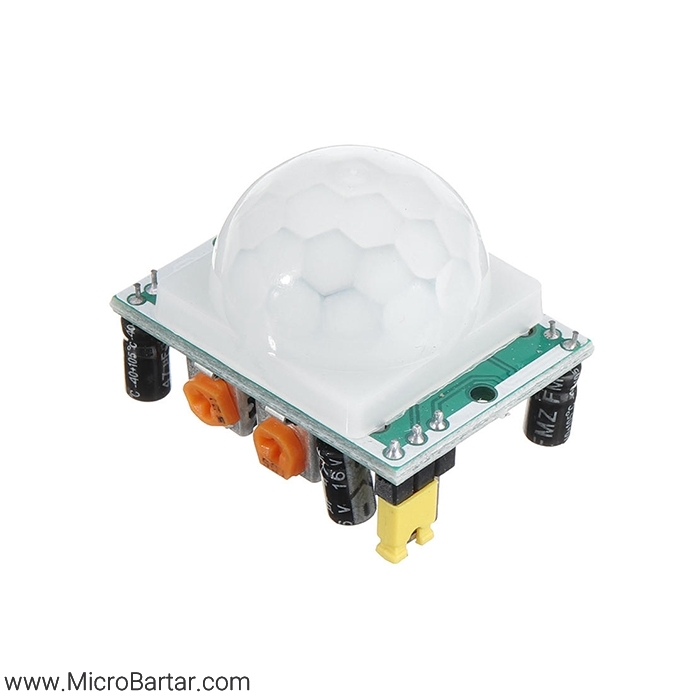

ماژول PIR HC-SR501

مدل HC-SR501
جنس: لمینت استاکو با عمر طولانی (CCL)
ابعاد: 33 × 25 × 30 میلی متر [1.3 × 1 × 1.2 اینچ]
قطر لنز: 23 میلی متر
ولتاژ کاری: 5 ولت DC
برق: 65 میلی آمپر
شبانه روزی: کمتر از 50µa
دوره مسدود کردن: 200 میلی ثانیه
منطقه ضبط: 110 درجه
فاصله سوئیچینگ: تا 7 متر
دوره مسدود کردن: 200 میلی ثانیه
زمان بلوک: از 2.5 ثانیه (استاندارد) تا 10 ثانیه
روش های ماشه: L – غیرفعال کردن، H – فعال کردن تکرار ماشه
دمای کار: از 15- تا +℃70

شناسه محصول: PIR-HC-SR501-Module دسته: برچسب: , , , ,

تماس بگیرید

سنسورهای PIR  یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60  ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد. سنسور حرکت مادون قرمز  پیروالکتریک  HC-SR501  یک ماژول موثر، ارزان قیمت و قابل تنظیم برای تشخیص حرکت در محیط می باشد ، اندازه کوچک و طراحی فیزیکی این ماژول به شما این امکان را می دهد به راحتی از آن در پروژه خود استفاده نمایید.
خروجی این سنسور تشخیص حركت می تواند مستقیما به یکی از پایه های میکروکنترل متصل گردد و در صورت تشخیص هر نوع حرکتی توسط سنسور مقداراین پین یک می گردد. دو پتانسیومتر موجود بر روی برد این امکان را به شما می دهد تا بتوانید حساسیت  و زمان انتظار برای ایجاد تاخیر پس از تشخیص یک حرکت را تنظیم نمایید.

 مشخصات

  • سنسور به همراه برد راه انداز
  • حساسیت و زمان انتظار قابل تنظیم
  • ولتاژ کاری: 5 تا 20 ولت دی سی
  • ولتاژ TTL خروجی : 0-3.3 ولت
  • مسافت تحت پوشش: 3 تا 7 متر قابل تنظیم
  • زاویه تشخیص: 120 درجه
  • زمان انتظار برای تشخیص حرکت بعدی: 0.3 تا 18 ثانیه قابل تنظیم

 کاربردها

  • سیستم های امنیتی و ساخت دزدگیر
  • روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و … به وصورت هوشمند و بر اساس تشخیص حرکت
  • کنترل و اتوماسیون صنعتی
  • سیستم ها هشدار
  • درب های اتوماتیک
  • نور پردازی هوشمند
