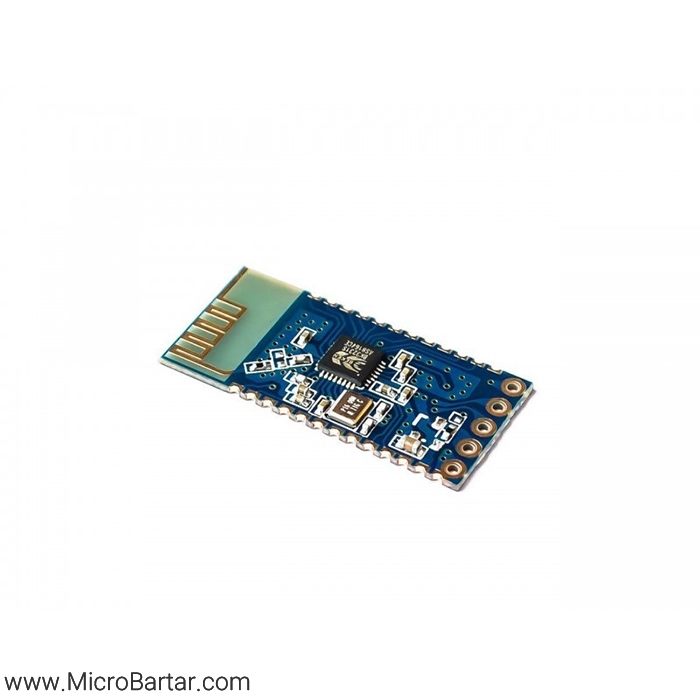

ماژول بلوتوث سریال SPP-C

توضیحات محصول

SPP-C Bluetooth 2.0/3.0 Serial Module SMD Type 1.8V-3.6V CC2541 Supports SPP Replace For HC-06/HC-05

این ماژول نیز یکی دیگر از ماژول های ارزان قیمت بلوتوث بوده که از نسل دوم بلوتوث پشتیبانی می کند. ماژول در دو حالت  master & slave  قابل استفاده است. به منظور نشان دادن حالات مختلف از از یک led متصل به پین 24 استفاده می شود. در حالتSlave ، LED متصل به این پایه بصورت 800 میلی ثانیه خاموش – 800 میلی ثانیه روشن خواهد بود و هنگام pair شدن، نیز دائم روشن خواهد بود. اطلاعات مختلف در این ماژول مانند تغییر نام، تغییر بادریت، تغییر پسورد pair و… از طریق ارسال ATcommand قابل تغییر است. بادریت پیش فرض ماژول 9600 می باشد. برای تبادل اطلاعات بی سیم در فواصل کوتاه مناسب است که به راحتی می توان به کامپیوتر (PC) و یا بین دو ماژول ارتباط برقرار کرد.

کاربردها

• ریموت کنترل و مانیتورینگ
• هوشمند سازی ساختمان ها
• دستگاه های دیاگ خودرو بی سیم
• موس و کی برد بی سیم
• سیستم های آلارم و امنیت
• جایگزین کابل سریال
• وسایل هوشمند، کنترل صنعتی
• کنسول های بازی بی سیم (joystick)
• پرینترهای بلوتوثی
• سیستم بی سیم نمایش،کنترل و افکت دهی LED
• تجهیزات رای گیری تعاملی ویژه برنامه های تلویزیونی ، مسابقات و …

مشخصات

• ولتاژ: 3.3 ولت
• جریان: 20mA
• فرکانس: 2.4GHz
• کارکرد: در دو حالت  master & slave
• نوع ارتباط با میکروکنترلرUART :
• بادریت های مورد پوشش: 9600,19200, 38400,57600,115200,230400,460800
• بادریت پیش فرض: 9600
• نوع ارتباط بلوتوث : SPP serial protocol
• تعداد پایه ها: 34 پایه
• ورژن بلوتوث: V2.1 Class2
• طول و عرض: 27x13mm
• ارتفاع: 2mm
• وزن: 2g
• محدوده دمای کاری: 150+ ~ 40-
