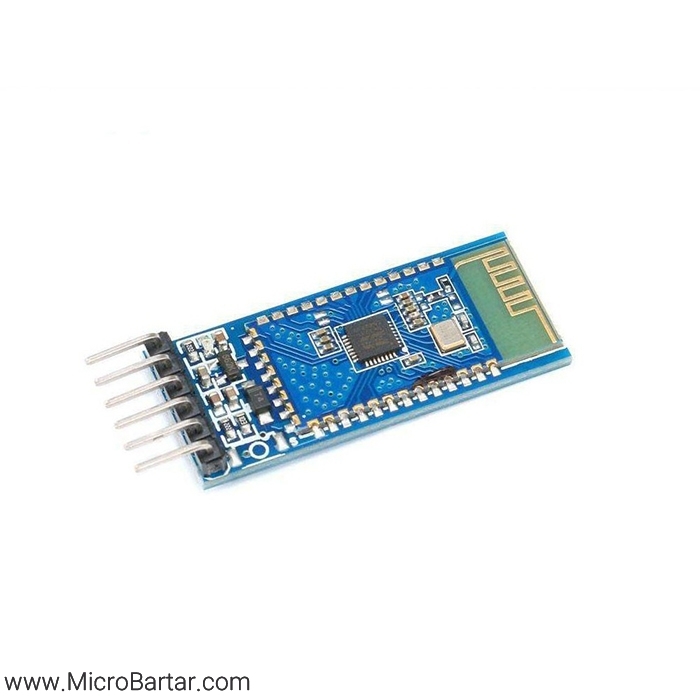

ماژول بلوتوث سریال SPP-C به همراه برد کمکی

توضیحات محصول

این ماژول یکی دیگر از ماژول های بلوتوث بوده که دقیقا مشابه ماژول های HC-06  و HC-05  از نسل دوم بلوتوث پشتیبانی می کند. سیم بندی همانند آنها بوده و علاوه بر امکانات خود ماژول،  از همان دستورات نیز پشتیبانی می کند.ماژول در دو حالت  master slave  قابل استفاده است. به منظور نشان دادن حالات مختلف از از یک led متصل به پین 24 استفاده می شود.در حالت Slave ، LED متصل به این پایه بصورت 800 میلی ثانیه خاموش – 800 میلی ثانیه روشن خواهد بود و هنگام pair شدن، نیز دائم روشن خواهد بود. اطلاعات مختلف در این ماژول مانند تغییر نام، تغییر بادریت، تغییر پسورد pair و… از طریق ارسال ATcommand قابل تغییر است. بادریت پیش فرض ماژول 9600 می باشد. برای تبادل اطلاعات بی سیم در فواصل کوتاه مناسب است که به راحتی می توان به کامپیوتر (PC) و یا بین دو ماژول ارتباط برقرار کرد

کاربردها

• ریموت کنترل و مانیتورینگ
• هوشمند سازی ساختمان ها
• دستگاه های دیاگ خودرو بی سیم
• موس و کی برد بی سیم
• سیستم های آلارم و امنیت
• انتقال اطلاعات در سیستم ها
• جایگزین کابل سریال
• وسایل هوشمند، کنترل صنعتی
• تجهیزات بازرسی
• کنسول های بازی بی سیم (joystick)
• پرینترهای بلوتوثی
• کنترل خانه های هوشمند
• کنترل تجهیزات صنعتی
• ربات
• تبلت و تلفن همراه
• کامپیوتر و ادوات جانبی
• پروژه های میکروکنترلری

مشخصات

• طول و عرض: 13×27 میلیمتر
• ارتفاع: 2 میلیمتر
• وزن: 2gr
• محدوده دمای کاری: 150+ ~ 40-
• ولتاژ: 3.6 الی 6 ولت
• جریان: 20mA
• فرکانس: 2.4GHz
• کارکرد: در دو حالت  master & slave
• نوع ارتباط با میکروکنترلر: UART
• بادریت های مورد پوشش: 9600,19200, 38400,57600,115200,230400,460800
• بادریت پیش فرض: 9600
• نوع ارتباط بلوتوث : SPP serial protocol
• ورژن بلوتوث: V2.1 CLASS2
